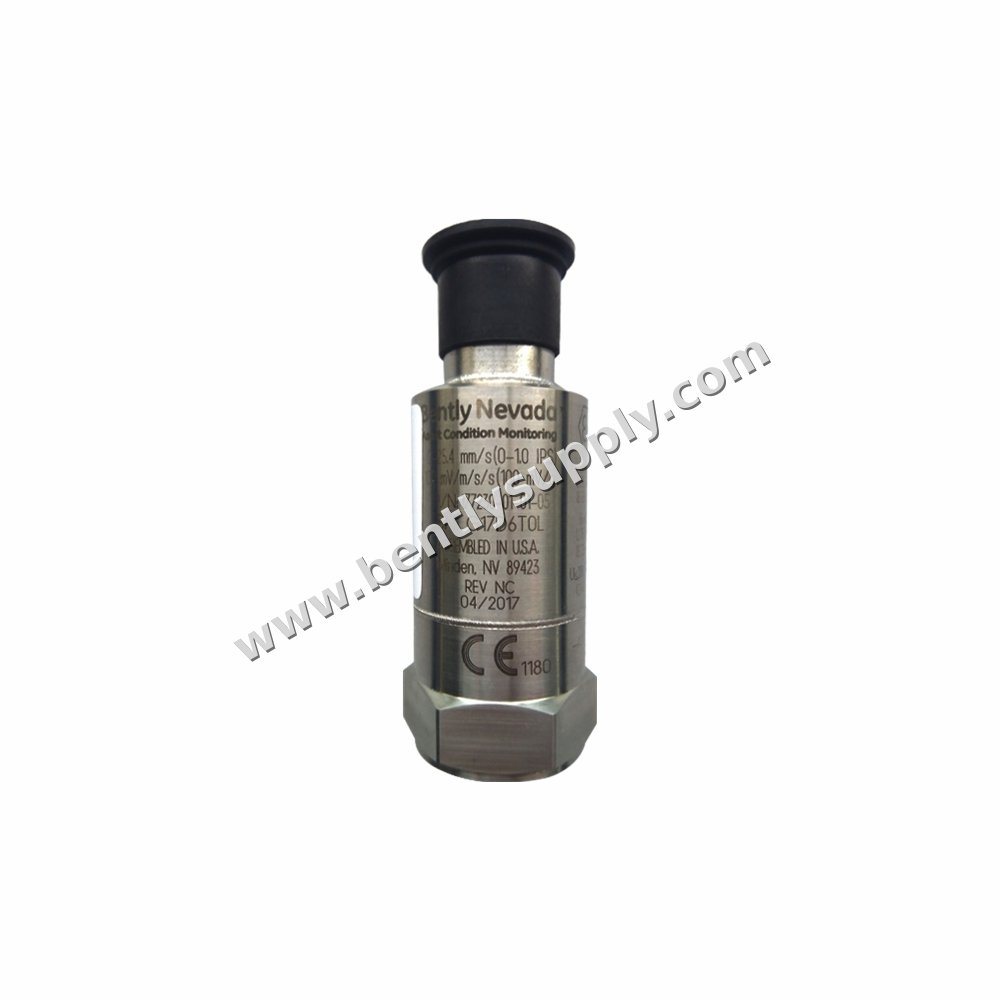

Bently Nevada 177230-00-02-05 地震式变送器

产品介绍

Bently Nevada 177230-00-02-05 是一款专为工业机械设备连续振动监测而设计的地震式变送器。它提供与峰值振动水平成比例的4-20 mA电流回路输出，以及用于诊断的附加动态加速度信号。177230-00-02-05 在美国制造，采用316L不锈钢外壳和气密密封传感器，确保长期可靠性。

技术参数

• 测量范围： 0至12.7 mm/s（0至0.5 in/s）峰值
• 频率响应： 3 Hz至1 kHz（180 cpm至60 kcpm）±10%
• 输出信号： 4至20 mA电流回路（从引脚A到引脚B）；引脚C上的动态加速度信号
• 激励电压： 12至30 Vdc（电流限制为40 mA）
• 工作温度： -40°C至+85°C（-40°F至+185°F）
• 外壳： 316L不锈钢；直径25.4 mm，高度66.0 mm
• 连接器： 3针MIL-C-5015，316L不锈钢
• 认证： 多重认证（CSA/NRTL/C、ATEX/IECEx）
• 重量： 131 g（4.62 oz）典型值

参数分析

0至12.7 mm/s的满量程范围非常适合机械振动速度监测。3 Hz至1 kHz的频率响应覆盖了常见旋转机械的激励频率，输出与峰值振动水平成比例。稳定时间少于15秒（达到最终值的2%以内），可实现稳定读数，而4-20 mA回路简化了与PLC、DCS和SCADA系统的直接连接。

应用场景

典型应用包括涡轮机、压缩机、泵以及其他需要连续振动监测的旋转机械。由于177230-00-02-05设计用于具有内部限流电源的PLC、DCS和SCADA系统，因此可以集成到新建或现有的状态监测架构中。

安装指南

使用壳体上的1/4-28 UNF安装孔安装变送器；兼容的安装螺纹包括M6 x 1 SI、M8 x 1.25 SI和¼-28 UNF。安装扭矩为4至7 N-m（35.4至62.0 in-lbf）。将引脚A连接到4-20 mA正回路，引脚B连接到4-20 mA回路返回端，引脚C用于动态加速度信号。确保激励电源为12至30 Vdc，电流限制为40 mA。

兼容性

该地震式变送器设计用于内部电源通常限流在30 mA至35 mA范围内的PLC、DCS和SCADA系统。它拥有包括CSA/NRTL/C和ATEX/IECEx在内的多重认证，支持在各种工业环境中安装。

维护建议

该变送器采用气密密封设计，额定相对湿度高达100%（非浸没）。定期检查安装扭矩、连接器完整性和回路校准，以确保可靠运行。避免将设备浸没或使其承受超出规定跌落测试承受能力（最大9.810 m/s²（1.000 g峰值））的冲击。

采购建议

采购Bently Nevada 177230-00-02-05时，请核实完整型号和认证后缀，以匹配您的应用需求。请通过Bently Nevada授权渠道购买，以确保正品、正确的文档和原厂支持的服务。

常见问题解答

177230-00-02-05的输出是什么？ 该变送器提供从引脚A到引脚B的4至20 mA电流回路，引脚C上输出以引脚B为参考的动态加速度信号。

需要什么电源？ 激励电压为12至30 Vdc，电流限制为40 mA。典型的PLC、DCS和SCADA内部电源限流为30至35 mA。

可用的测量范围是多少？ 满量程范围为0至12.7 mm/s（0至0.5 in/s）峰值，其中4 ± 0.3 mA对应0.0 mm/s，20 ± 2 mA对应满量程。

它的频率响应是多少？ 频率响应为3 Hz至1 kHz（180 cpm至60 kcpm）±10%；输出信号与峰值振动水平成比例。

包含哪些认证？ 177230-00-02-05拥有多重认证：CSA/NRTL/C和ATEX/IECEx。
