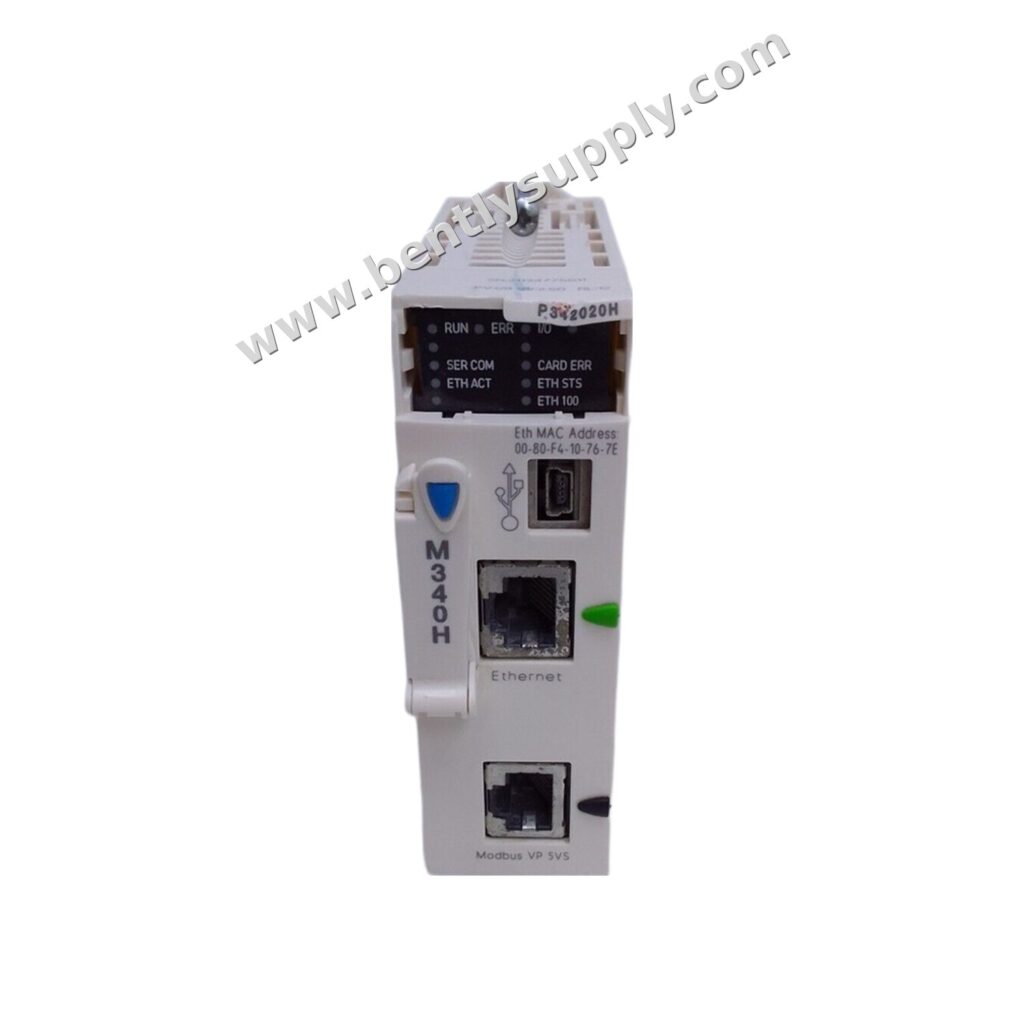

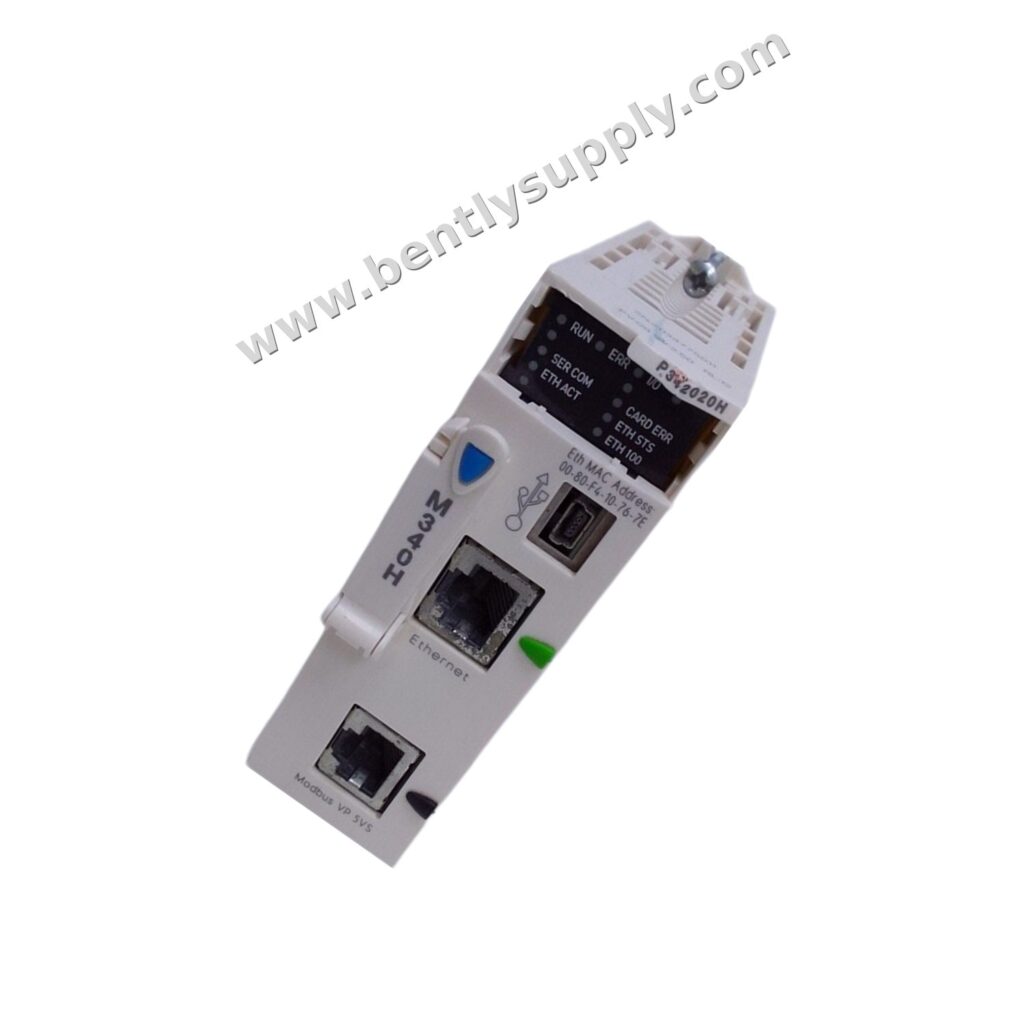

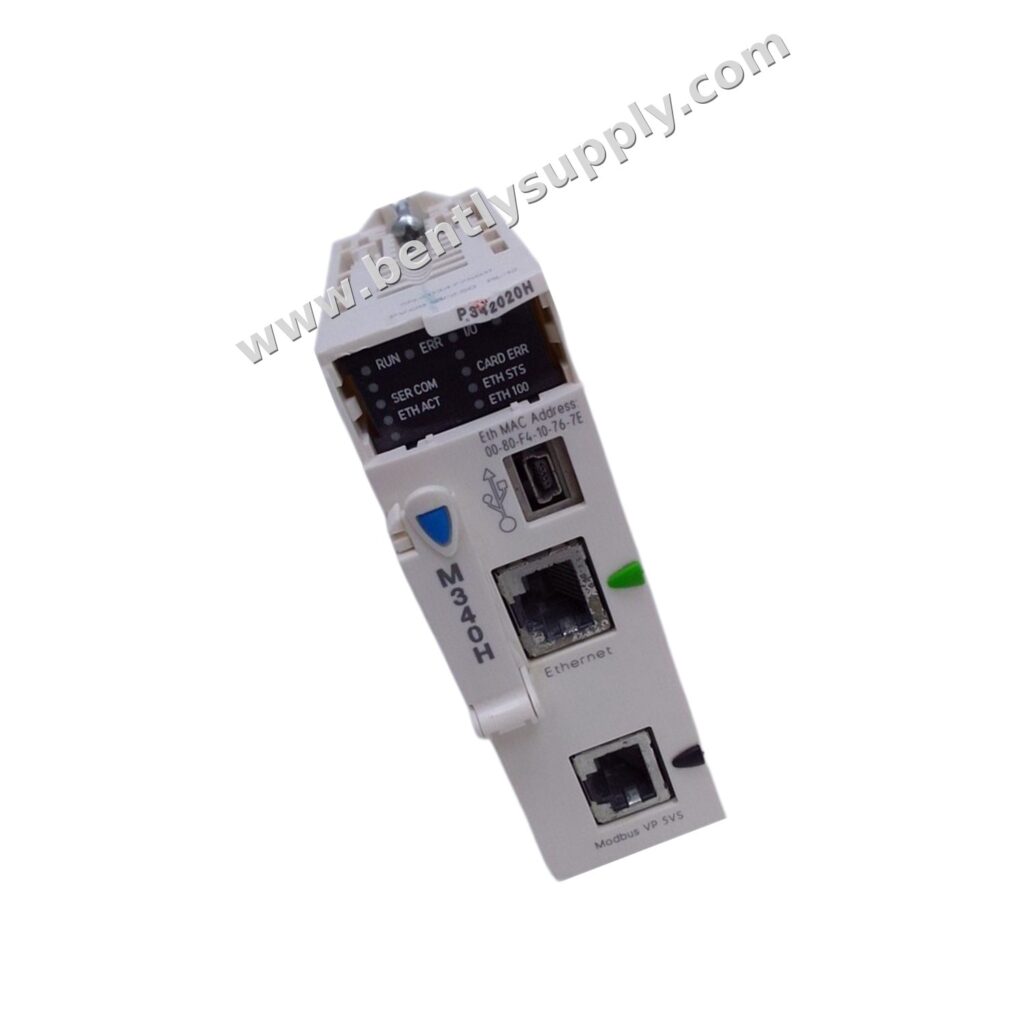

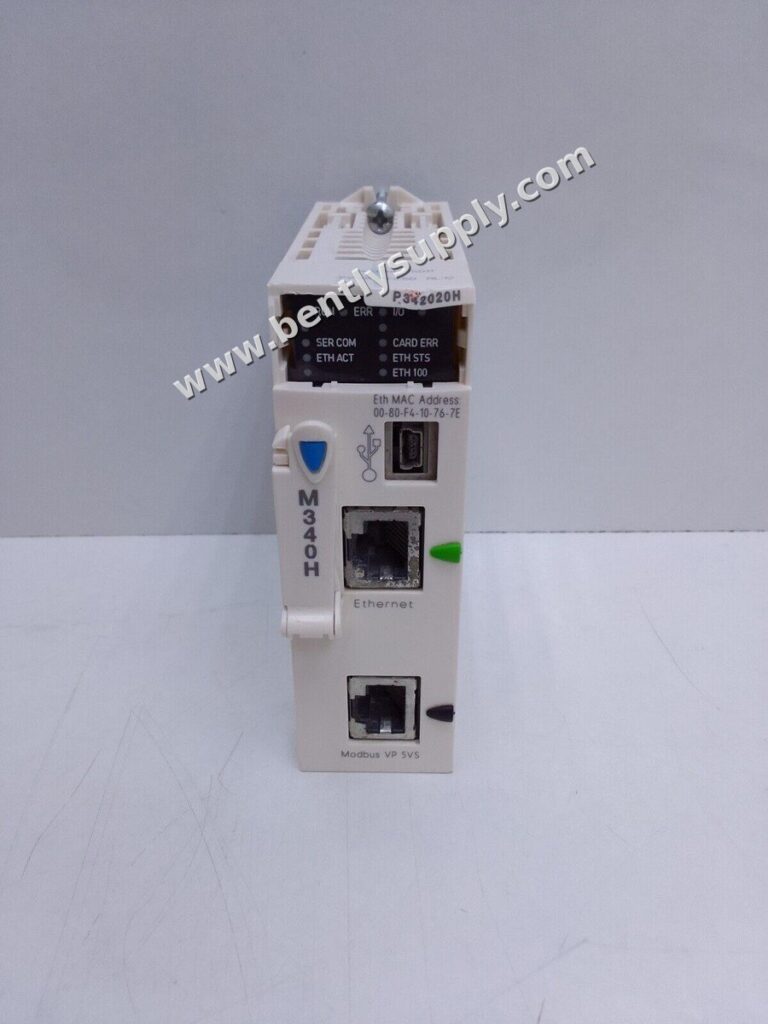

施耐德 BMXP342020H Modicon M340 处理器模块

产品介绍

施耐德 BMXP342020H 是 Modicon M340 自动化平台的一款处理器模块，专为严苛环境而设计。它结合了高密度离散量和模拟量 I/O 处理，以及内置的以太网、Modbus、串行和 USB 连接，使其成为适用于要求严苛的工业应用的多功能控制解决方案。

技术参数

• 离散量 I/O 容量：1024 I/O（多机架），704 I/O（单机架）
• 模拟量 I/O 容量：256 I/O（多机架），66 I/O（单机架）
• 应用专用通道：36
• 机架数量：4
• 插槽数量：11
• 集成连接：RS232C/RS485 串行链路 RJ45、USB 12 Mbit/s、以太网 TCP/IP RJ45 10/100 Mbit/s
• 通信协议：Modbus RTU/ASCII、Modbus TCP、以太网 TCP/IP、SNMP、CANopen
• 通信模块容量：2 个以太网通信模块，4 个 AS-Interface 模块
• 以太网端口：10BASE-T/100BASE-TX
• 监控：Modbus 诊断计数器、Modbus 事件计数器

参数分析

BMXP342020H 在多机架配置下支持多达 1024 个离散量 I/O 和 256 个模拟量 I/O，可实现灵活的系统扩展。凭借 4 个机架和 11 个插槽，它可以容纳各种 I/O 模块。该处理器还处理 36 个应用专用通道，并提供可编程回路控制。其通信能力包括 Modbus 和以太网 TCP/IP，支持多达 2 个以太网通信模块和 4 个 AS-Interface 模块，确保无缝集成到现有架构中。

应用场景

凭借其坚固的设计和严苛环境等级，BMXP342020H 非常适合涡轮机控制、压缩机监控、泵站和旋转机械等工业应用。其实时处理和多协议通信可在关键基础设施和过程自动化中实现可靠运行。

安装指南

将 BMXP342020H 处理器模块安装到最多支持 4 个机架和 11 个插槽的 Modicon M340 机架中。确保模块牢固地安装在指定插槽中。根据应用要求连接串行链路、以太网和 USB 接口。请遵循施耐德官方手册中的安装说明进行正确的接线和配置。

兼容性

BMXP342020H 与 Modicon M340 自动化平台兼容，包括 CANopen 和 Transparent Ready 概念。它支持 Modbus RTU/ASCII 和 Modbus TCP 消息传递，并可管理多达 2 个以太网通信模块和 4 个 AS-Interface 模块。它还可与标准 Modbus 诊断和事件计数器配合使用。

维护建议

定期通过 Modbus 检查诊断和事件计数器，以监控系统健康状况。保持模块固件为最新版本，并检查所有通信电缆是否损坏。确保运行环境保持在严苛环境规格范围内，以最大限度地延长 BMXP342020H 的使用寿命。

采购建议

购买 BMXP342020H 时，请验证其是否为施耐德电气正品模块。查阅技术手册并确认型号和规格。对于关键应用，考虑储备备件单元，以最大限度地减少停机时间。

常见问题

BMXP342020H 的离散量 I/O 容量是多少？

BMXP342020H 在多机架配置下支持 1024 个离散量 I/O，在单机架配置下支持 704 个离散量 I/O。

支持哪些通信协议？

它支持 Modbus RTU/ASCII、Modbus TCP、以太网 TCP/IP、SNMP 和 CANopen。

BMXP342020H 可以在严苛环境中使用吗？

可以，BMXP342020H 专为严苛环境而设计。

可以配置多少个机架？

最多可配置 4 个机架和 11 个插槽。

以太网速度是多少？

以太网端口支持 10BASE-T/100BASE-TX，提供 10/100 Mbit/s 的速度。
