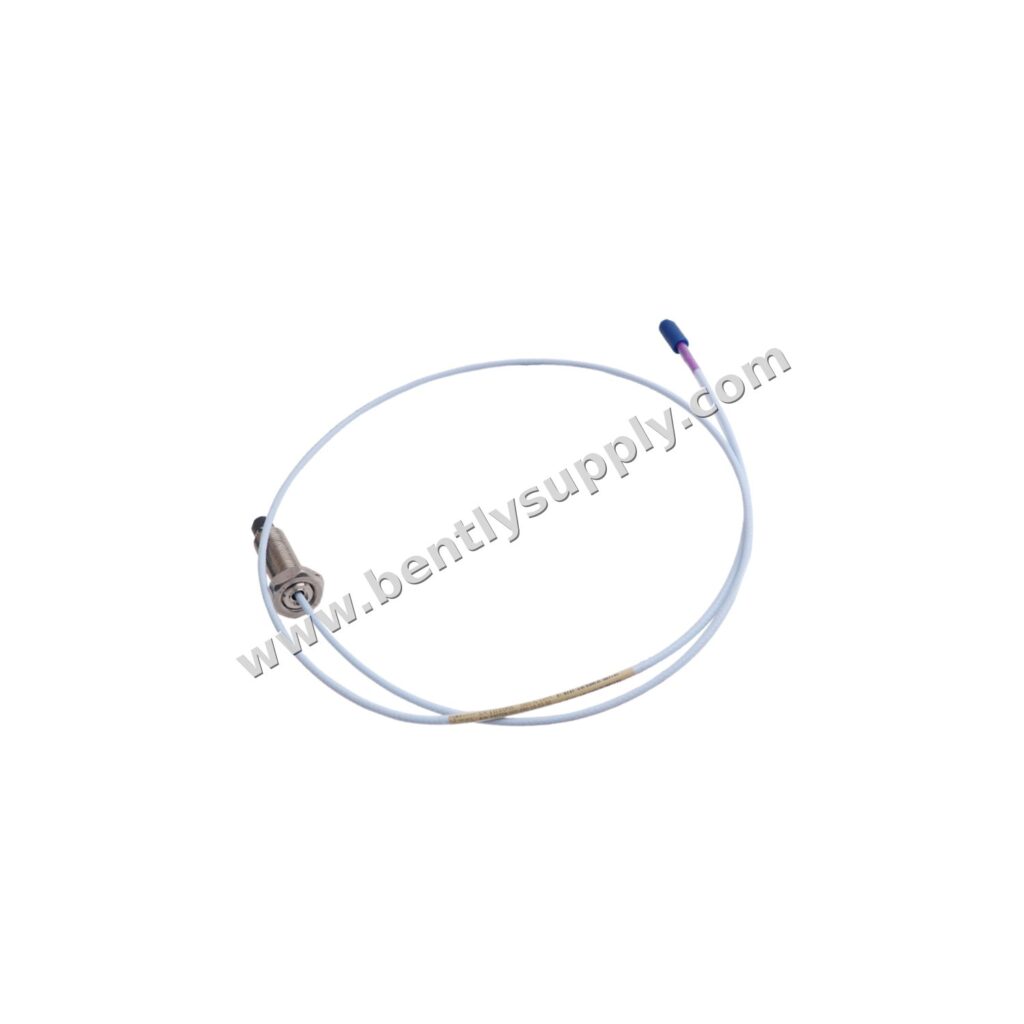

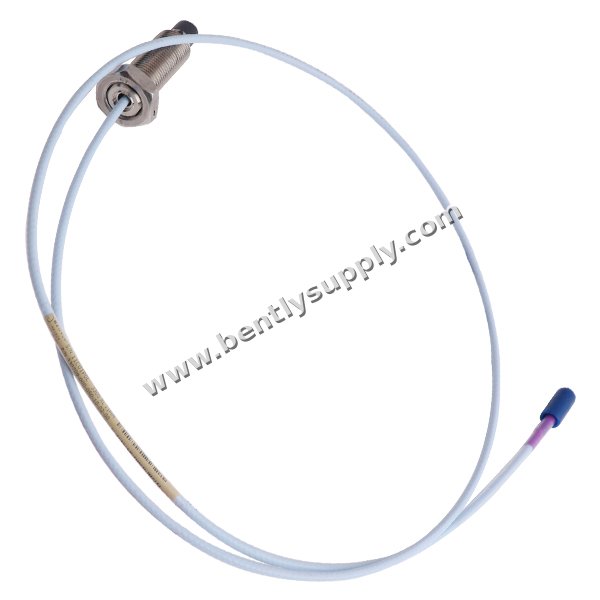

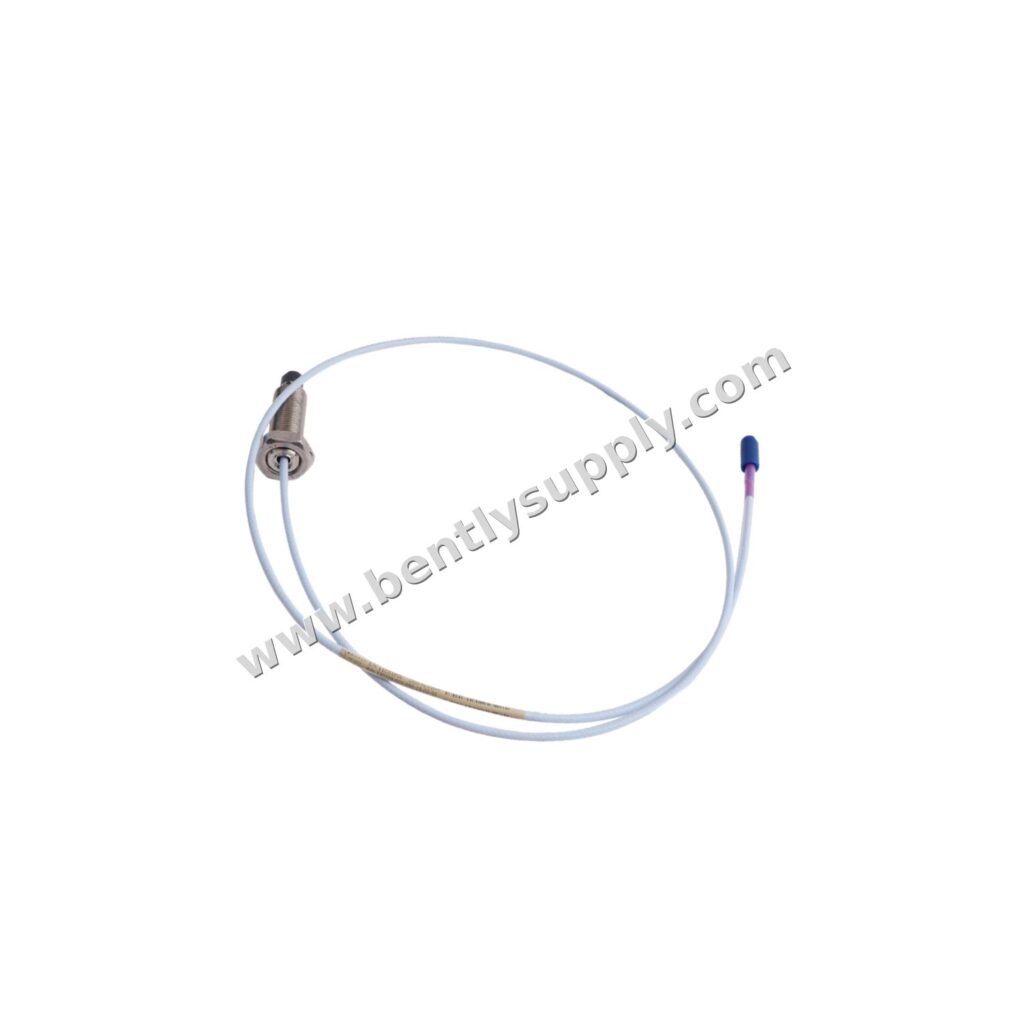

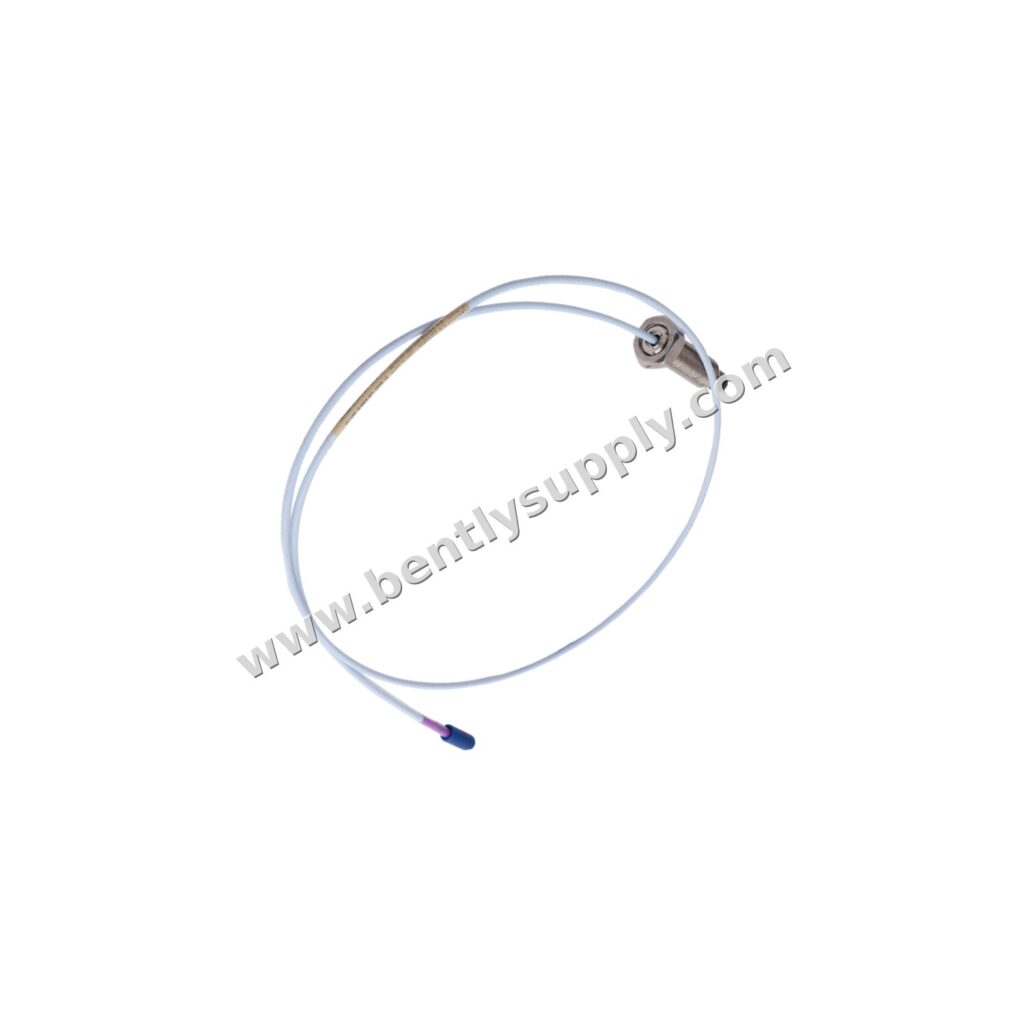

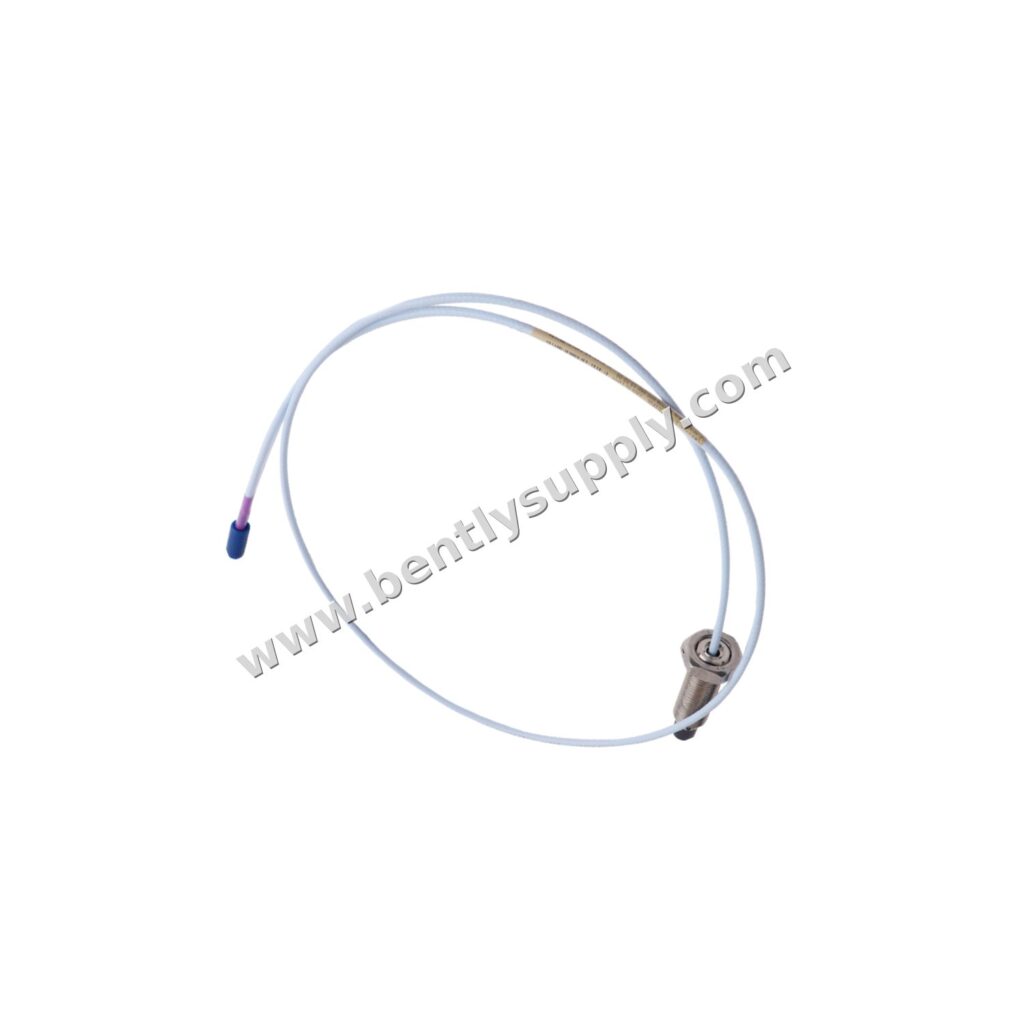

Bently Nevada 330709-000-030-90-02-05 3300 XL 11 毫米接近式探头

产品介绍

Bently Nevada 330709-000-030-90-02-05 是一款 3300 XL 11 毫米接近式探头，专为高性能涡流位移和振动测量而设计。 该型号配备 M16 x 1.5 螺纹、9.0 米长电缆和微型同轴 ClickLoc 连接器，是工业状态监测的理想之选。 该探头在美国制造，隶属于备受信赖的 3300 XL 系列，该系列以在恶劣环境下的高精度和耐用性而著称。

技术参数

• 型号：330709-000-030-90-02-05
• 探头类型：3300 XL 11 毫米接近式探头
• 螺纹规格： M16 x 1.5
• 无螺纹长度：0 毫米
• 外壳总长度：30 毫米
• 总长度：9.0 米（29.5 英尺）
• 连接器： 微型同轴 ClickLoc
• 探头直流电阻：8.5 ± 1.1 欧姆
• 探头尖端材料：聚苯硫醚 (PPS)
• 探头外壳材料：AISI 304 不锈钢
• 电缆规格： 75 Ω 三轴同轴电缆，FEP 绝缘
• 工作温度：-52°C 至 +177°C
• 推荐扭矩： 21.1 N•m (187 in•lb)
• 最小弯曲半径：25.4 mm (1.0 in)

参数分析

型号 330709-000-030-90-02-05 提供适用于 11 毫米探头的线性测量范围，其直流电阻为 8.5 ± 1.1 欧姆，可确保性能稳定。 M16 x 1.5 螺纹可实现稳固安装，而 9.0 米长的电缆则为安装提供了灵活性。该探头专为平坦的目标表面设计，推荐最小直径为 30.5 毫米，轴径至少为 152 毫米，以确保读数准确。

应用场景

该接近式探头非常适合监测涡轮机、压缩机、泵及其他关键设备等旋转机械的振动和位置。它通常用于需要精确测量轴径向振动、轴向位置和转速的应用，有助于预测性维护和设备保护。

安装指南

对于 M16 x 1.5 规格，安装探头时建议扭矩为 21.1 N•m（187 in•lb）。 确保螺纹啮合深度不超过 24 毫米。连接器应用手拧紧，最大扭矩为 0.565 N•m（5 in•lb）。电缆的最小弯曲半径应保持在 25.4 毫米。请确认目标尺寸和轴径满足最低要求，以确保最佳性能。

兼容性

330709-000-030-90-02-05 与 Bently Nevada 3300 XL 系统兼容，包括 3300 XL 8 mm 和 11 mm 接近式传感器。 该产品可与标准延长电缆和接近传感器（如 3300 XL 系列）配合使用。微型同轴 ClickLoc 连接器可确保与兼容电缆建立稳固连接。

维护建议

请定期检查探头尖端和电缆是否有损坏。 保持探头尖端清洁，无污染物。避免将探头暴露在低于 -34°C 的温度下，否则可能会导致压力密封件过早失效。确保连接器拧紧到位，并防止受潮。

采购建议

订购 Bently Nevada 330709-000-030-90-02-05 时，请核实总长度、螺纹类型和连接器选项，以确保符合您的系统要求。 建议通过授权经销商购买，以确保获得正品部件和保修支持。如您的行业有要求，请确认是否具备多项认证（选项 05）。

常见问题

探头的总长度是多少？

总长度为 9.0 米（29.5 英尺）。

工作温度范围是多少？

工作和存储温度范围为 -52°C 至 +177°C。

安装时的推荐扭矩是多少？

M16 x 1.5 探头外壳的推荐扭矩为 21.1 N•m（187 in•lb）。

该探头能否与 3300 XL 系统配合使用？

可以，它专为与 Bently Nevada 3300 XL 系统配合使用而设计。

探头尖端采用何种材料？

探头尖端由聚苯硫醚（PPS）制成。
