Bently Nevada 330710-000-050-10-02-00 3300 XL 11 mm 电涡流探头

产品介绍

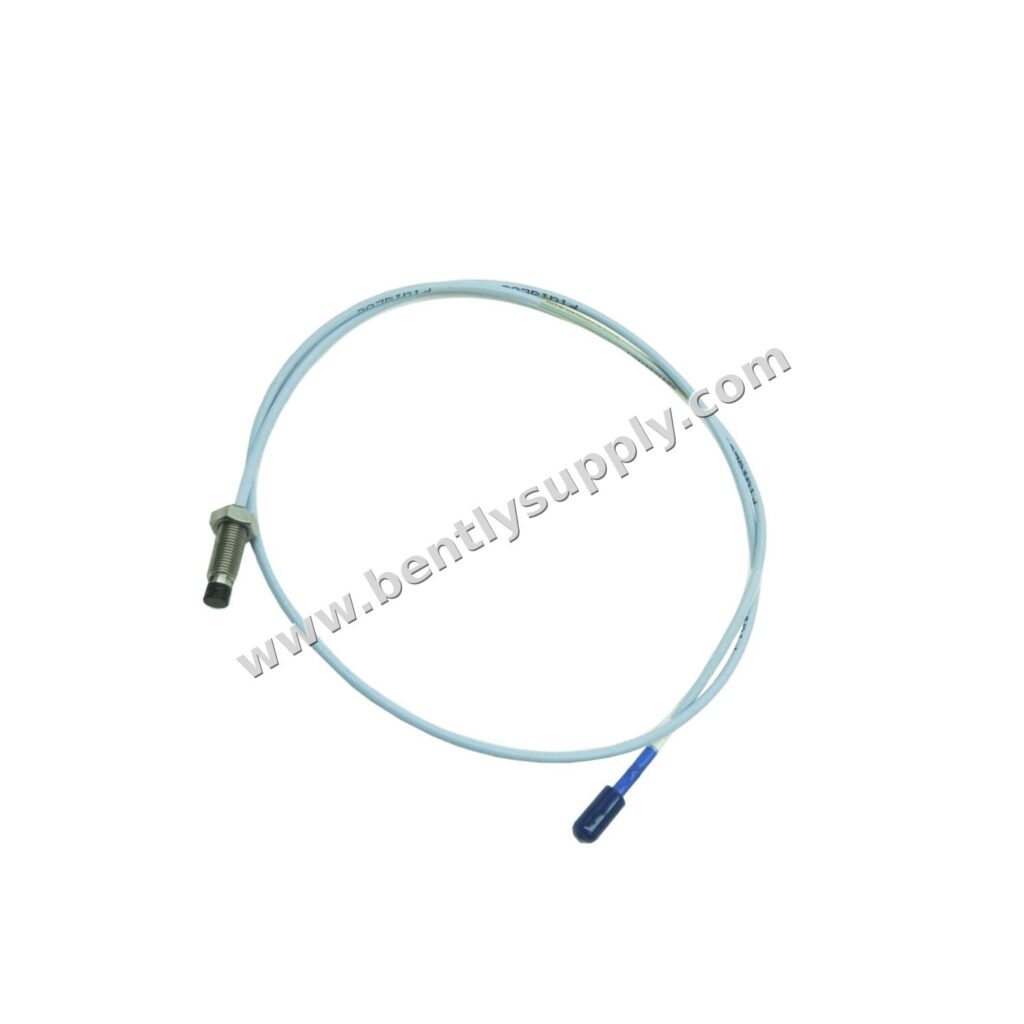

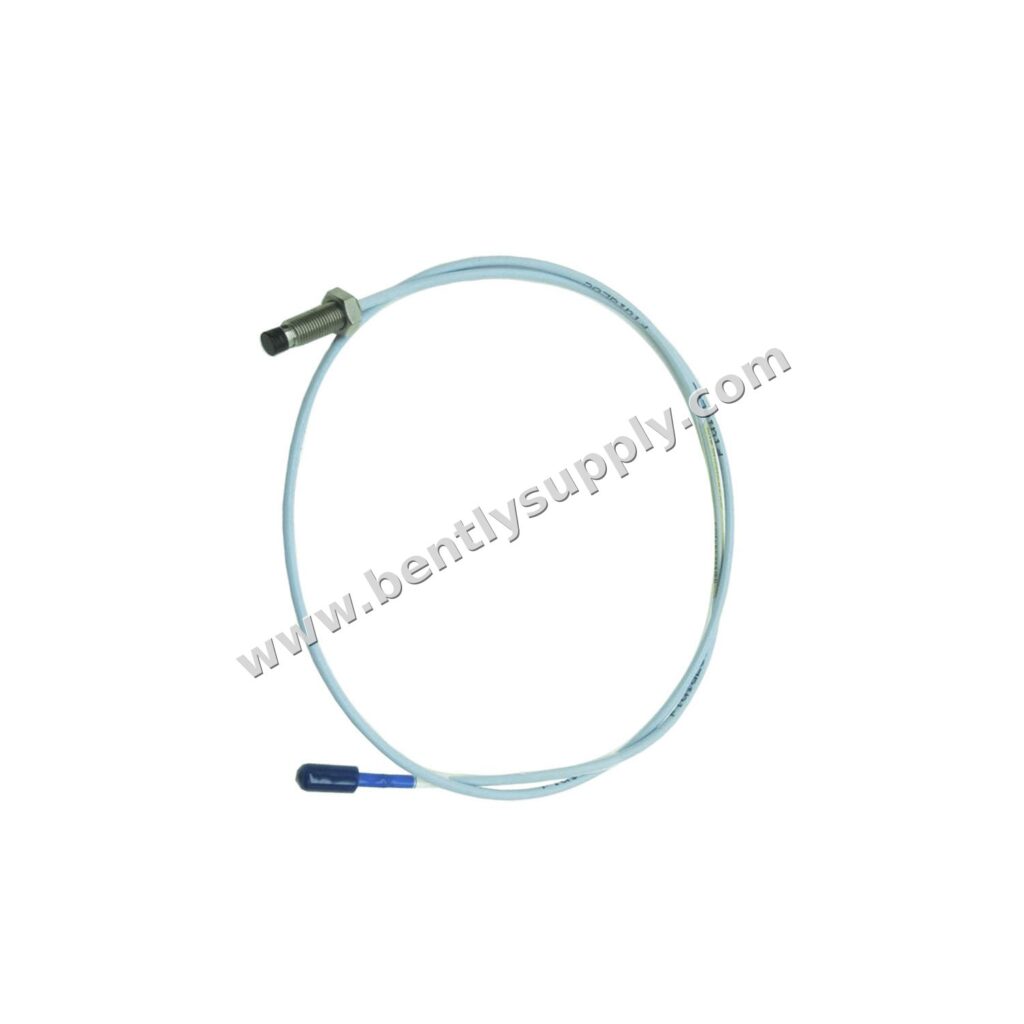

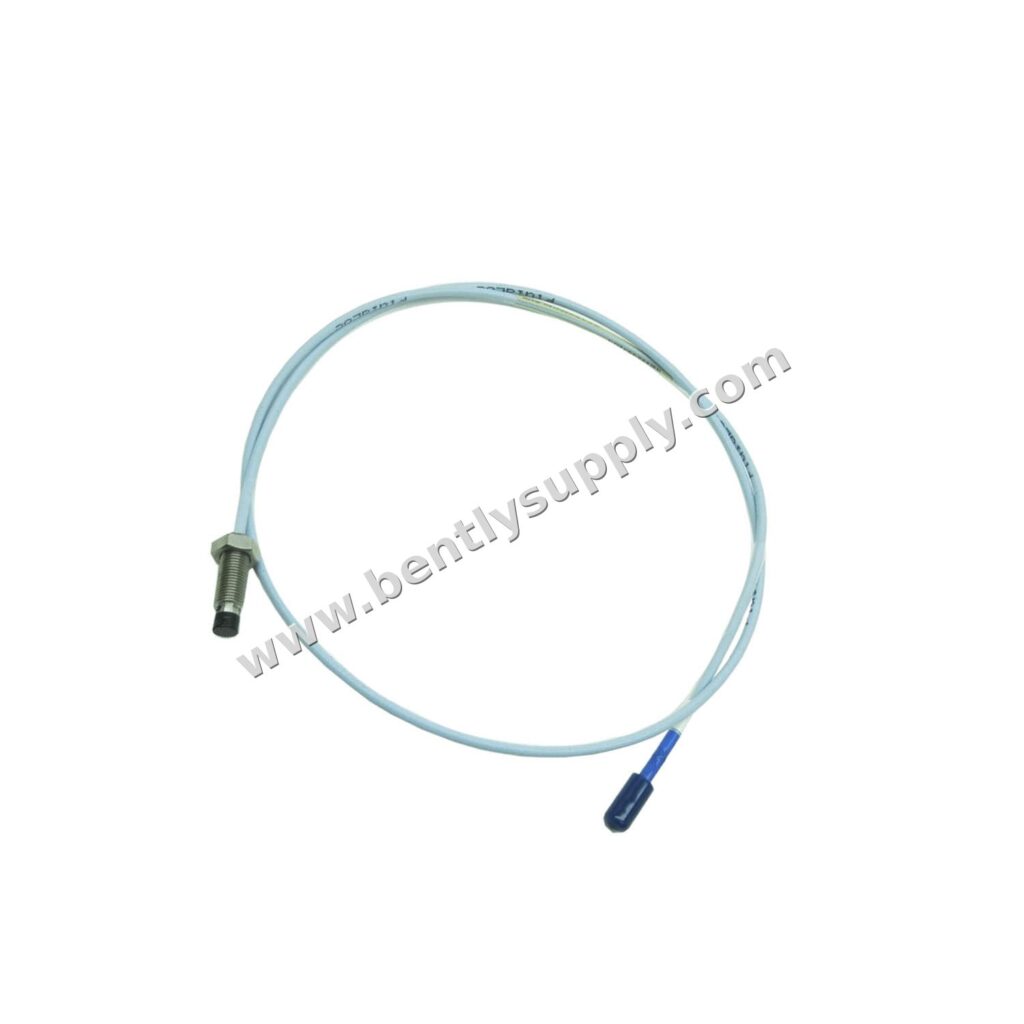

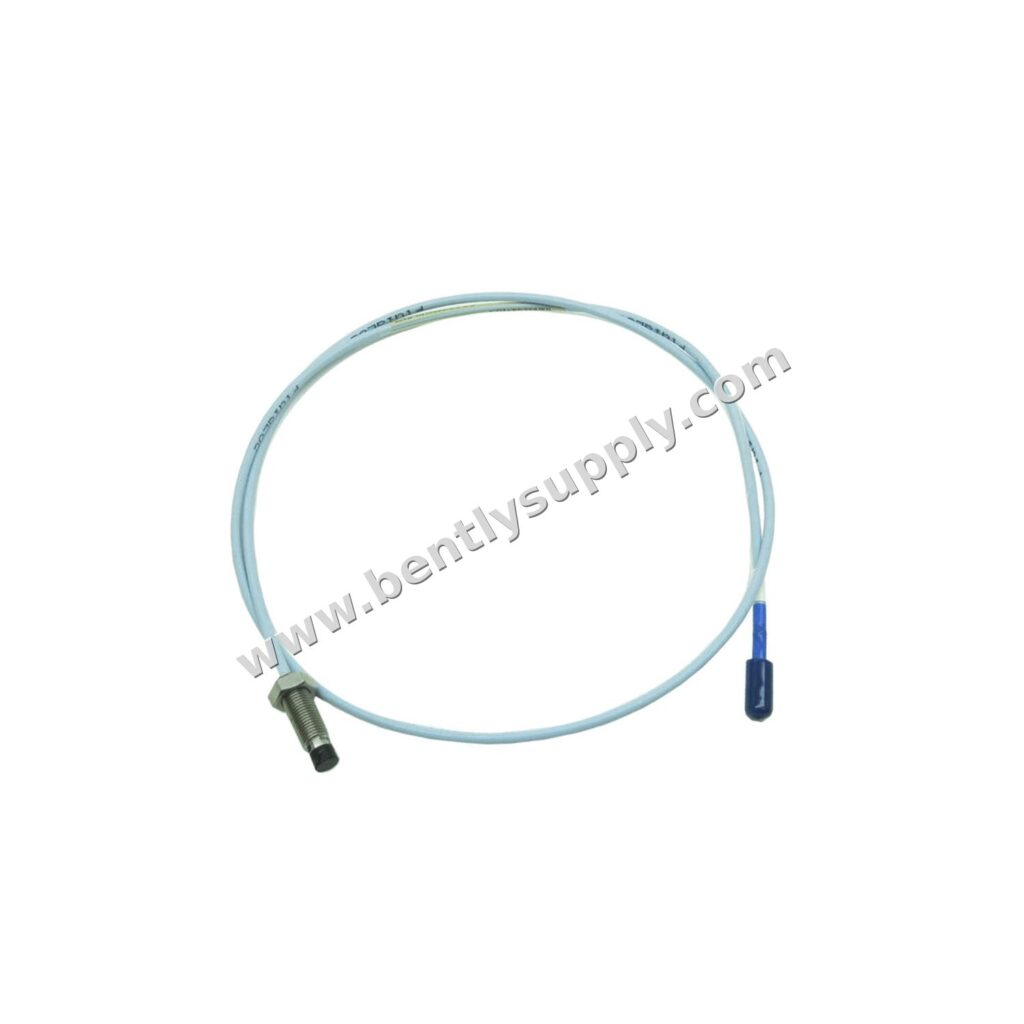

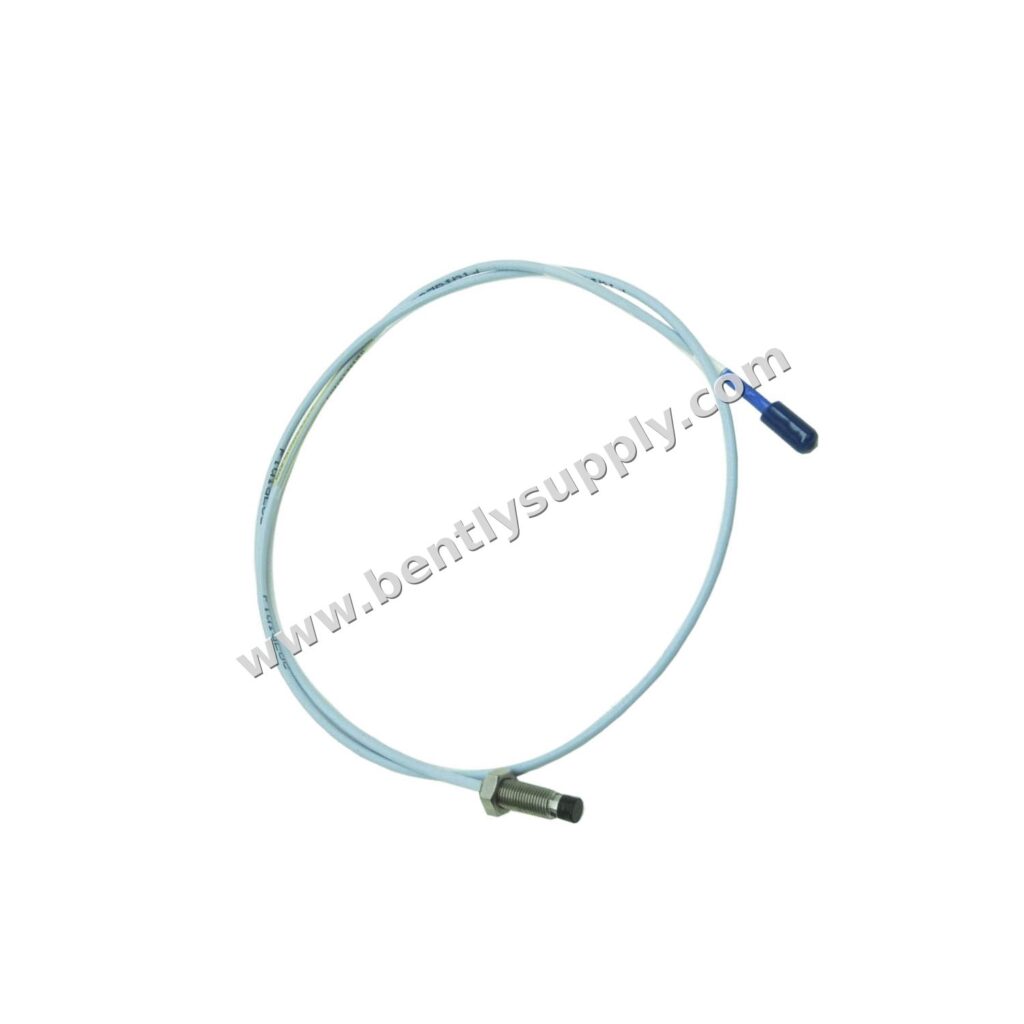

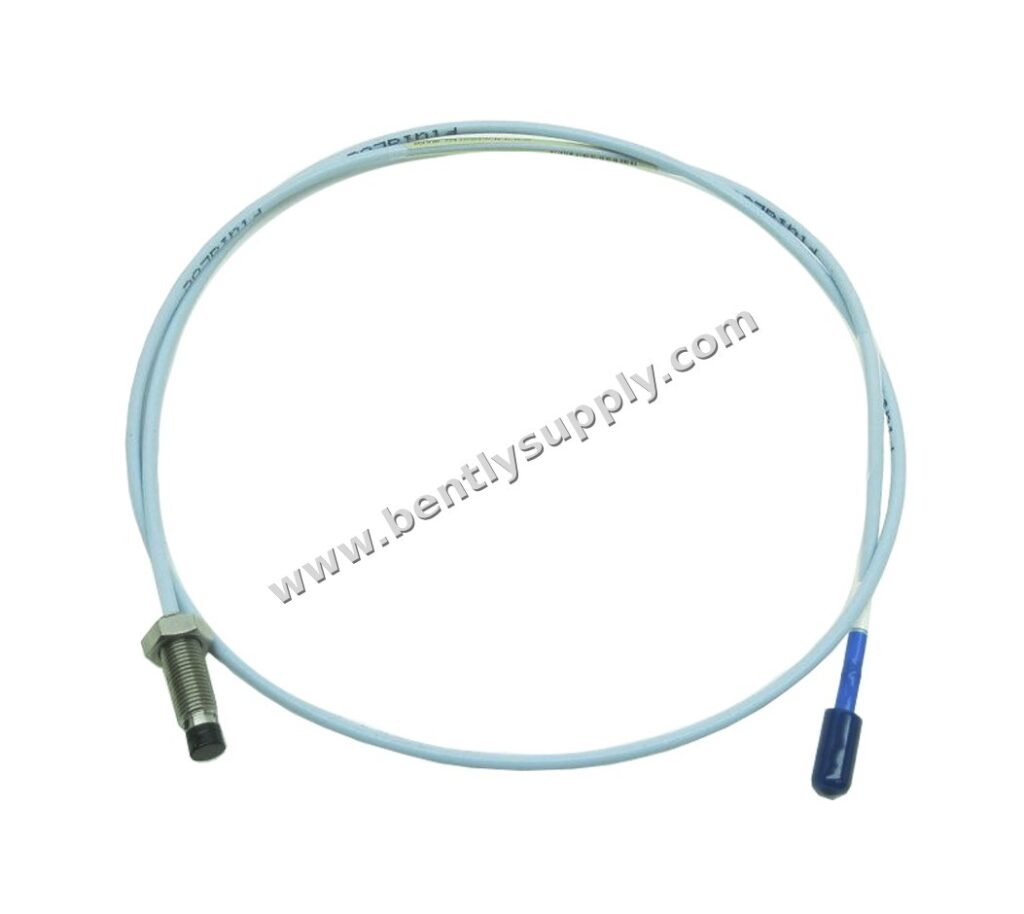

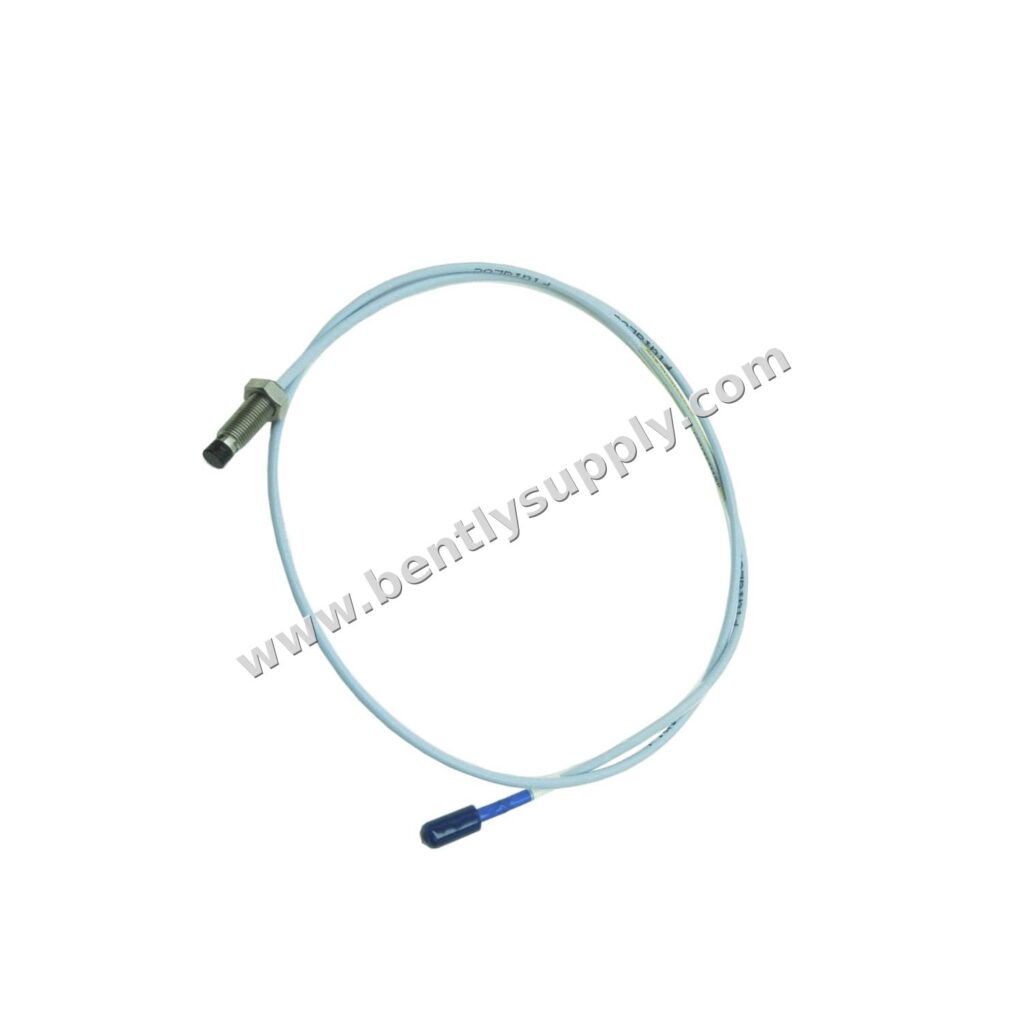

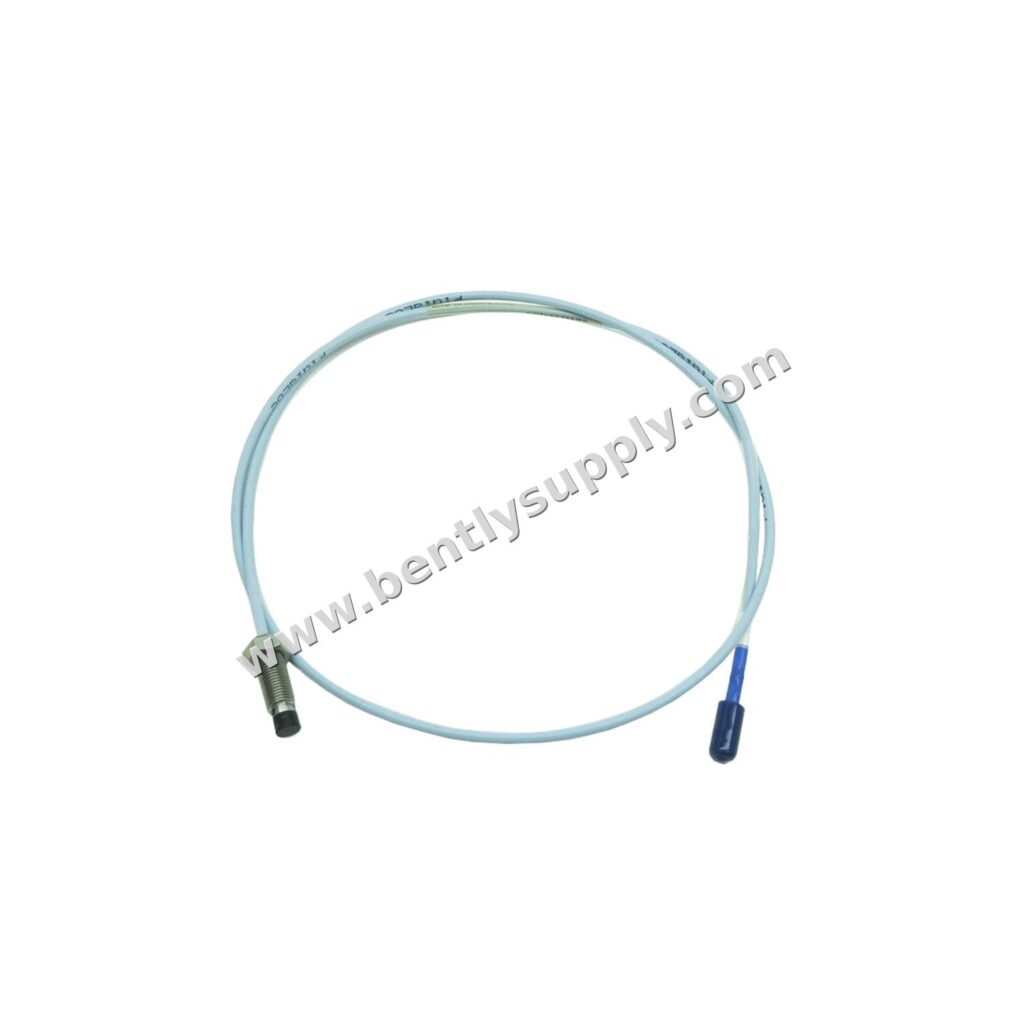

Bently Nevada 330710-000-050-10-02-00 是一款精密的 3300 XL 11 mm 电涡流探头，专为关键旋转机械的可靠振动和位移监测而设计。该探头在美国制造，采用带铠装保护的 M16 x 1.5 螺纹外壳，总外壳长度为 50 mm，总长度为 1.0 米。它配备微型同轴 ClickLoc 连接器和标准电缆，非常适合与 Bently Nevada 3300/3500 监测系统配合使用。

技术参数

• 探头直流电阻：5.9 ± 0.5 欧姆（中心导体到外导体）
• 探头尖端材料：聚苯硫醚（PPS）
• 探头外壳材料：AISI 304 不锈钢
• 探头电缆：75 Ω 三同轴，FEP 绝缘
• 探头外壳螺纹：M16 x 1.5
• 最大螺纹啮合长度：24 mm
• 探头外壳扭矩：最大 63.3 N·m，推荐 21.1 N·m
• 连接器扭矩：最大 0.565 N·m（手指拧紧）
• 最小弯曲半径：25.4 mm（带或不带铠装）
• 工作温度：-52°C 至 +177°C
• 存储温度：-52°C 至 +105°C
• 相对湿度：100% 冷凝（不可浸没）

参数分析

330710-000-050-10-02-00 型号配置为 0 mm 无螺纹长度、50 mm 总外壳长度和 1.0 米总长度。微型同轴 ClickLoc 连接器确保安装牢固快捷。探头设计满足串扰限制要求，推荐的最小目标平面直径为 30.5 mm，轴直径为 152 mm。其坚固的结构和温度等级使其适用于恶劣的工业环境。

应用场景

该电涡流探头广泛用于涡轮机、压缩机、泵及其他旋转机械的径向振动和轴向位移测量。它与 Bently Nevada 3300 和 3500 监测系统兼容，为预测性维护和机器保护提供准确数据。

安装指南

安装探头时，M16 x 1.5 外壳的推荐扭矩为 21.1 N·m（187 in·lb）。确保连接器用手指拧紧，最大扭矩为 0.565 N·m。电缆的最小弯曲半径应保持为 25.4 mm。验证目标表面满足推荐的最小尺寸，并根据系统要求设置间隙。

兼容性

330710-000-050-10-02-00 属于 3300 XL 系列，与 Bently Nevada 3300/3500 机架、前置器和延长电缆兼容。它使用该系列标准的微型同轴 ClickLoc 连接器。

维护建议

定期检查探头电缆和连接器是否损坏。保持探头尖端清洁，无碎屑。避免将探头暴露在低于 -34°C 的温度下，因为这可能导致压力密封过早失效。应定期进行校准检查，以确保测量精度。

采购建议

订购时，请核实型号 330710-000-050-10-02-00 以确保配置正确。考虑购买备用探头以最大程度减少停机时间。对于需要压力测试或定制配置的应用，请联系我们的定制设计部门。

常见问题解答

该探头的总长度是多少？

总长度为 1.0 米（3.3 英尺）。

它使用什么类型的连接器？

它使用微型同轴 ClickLoc 连接器。

该探头适用于高温环境吗？

是的，它可在高达 +177°C 的温度下工作。

该探头能否与 3500 监测系统一起使用？

可以，它与 3300 和 3500 系统均兼容。

推荐的安装扭矩是多少？

推荐扭矩为 21.1 N·m（187 in·lb）。
