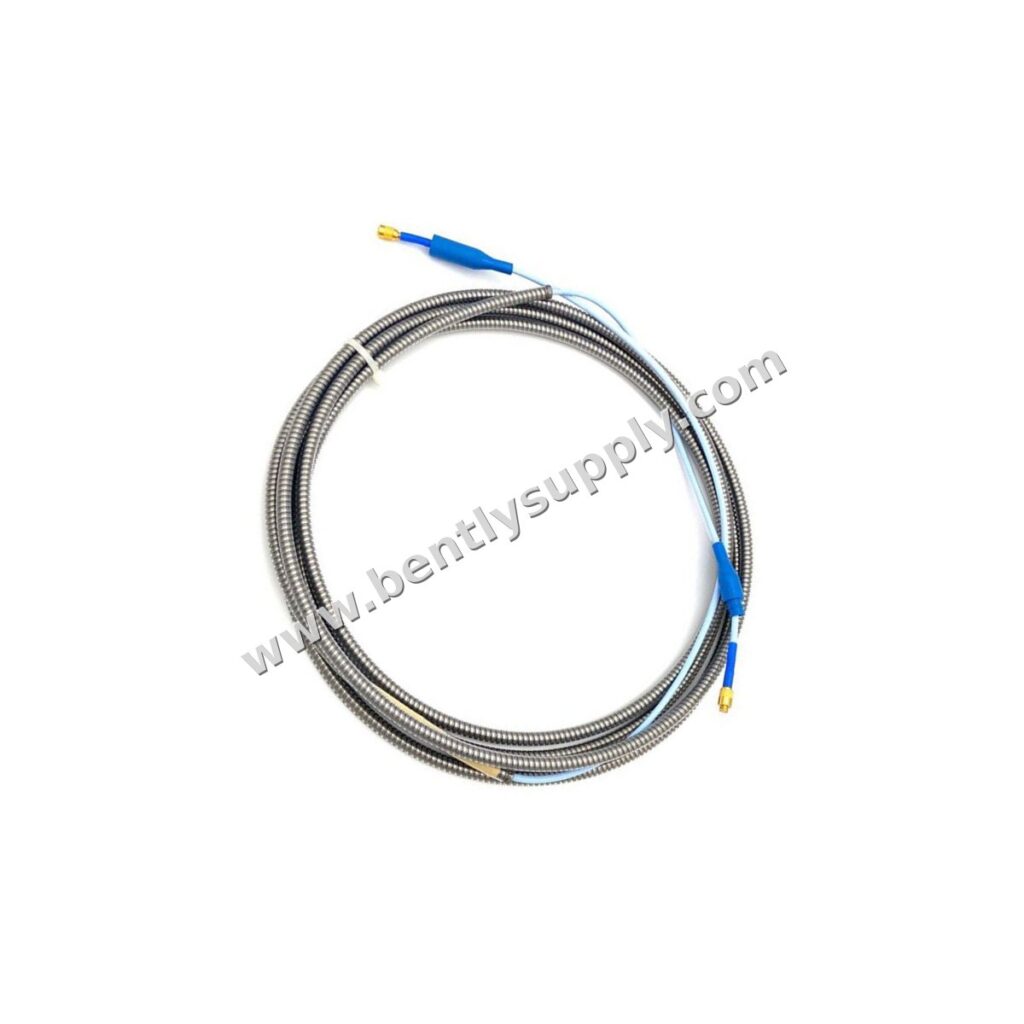

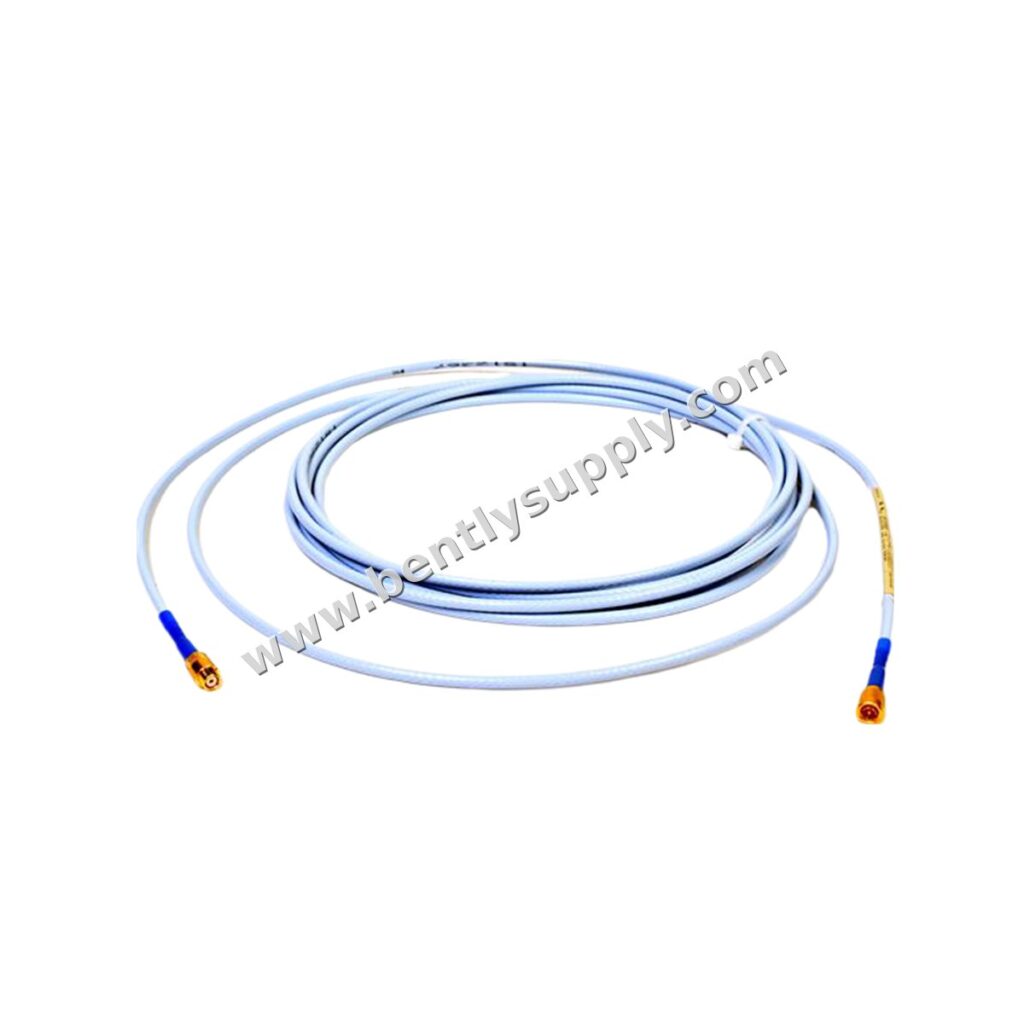

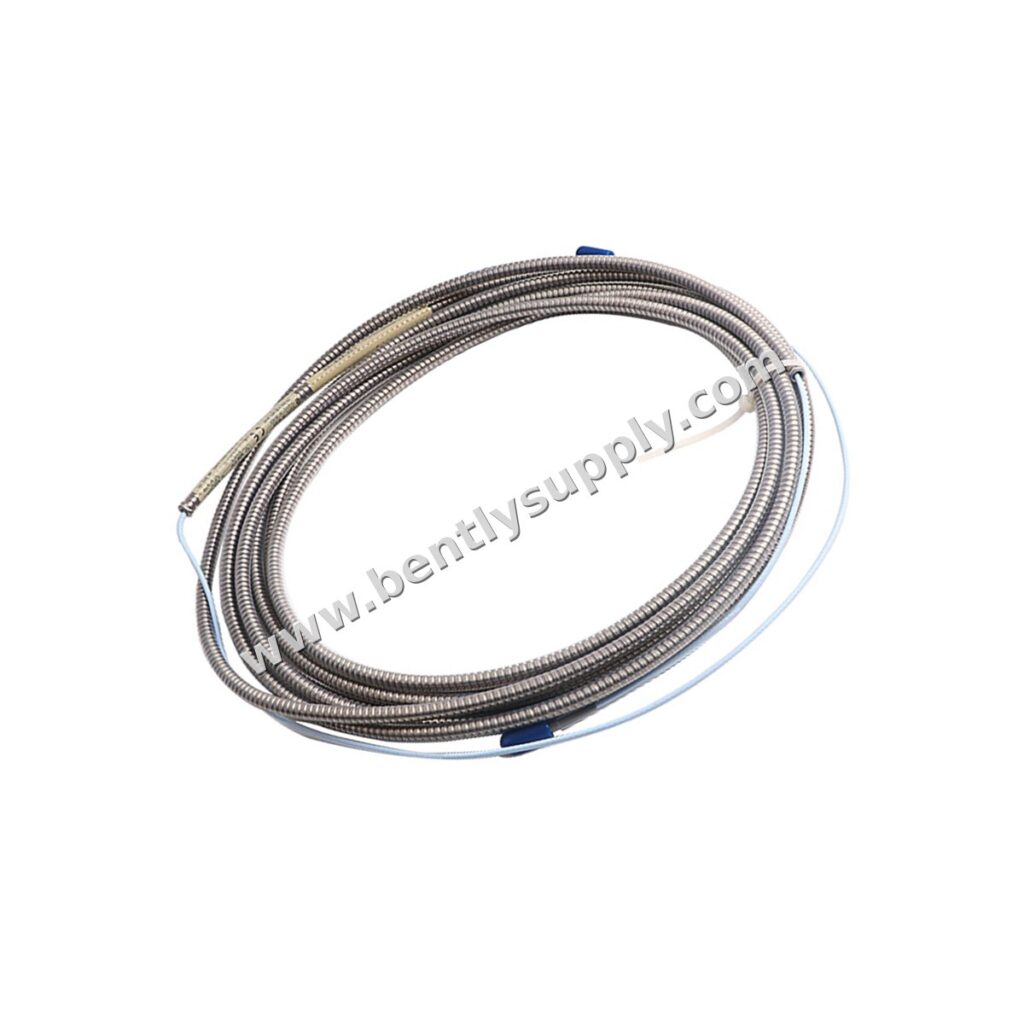

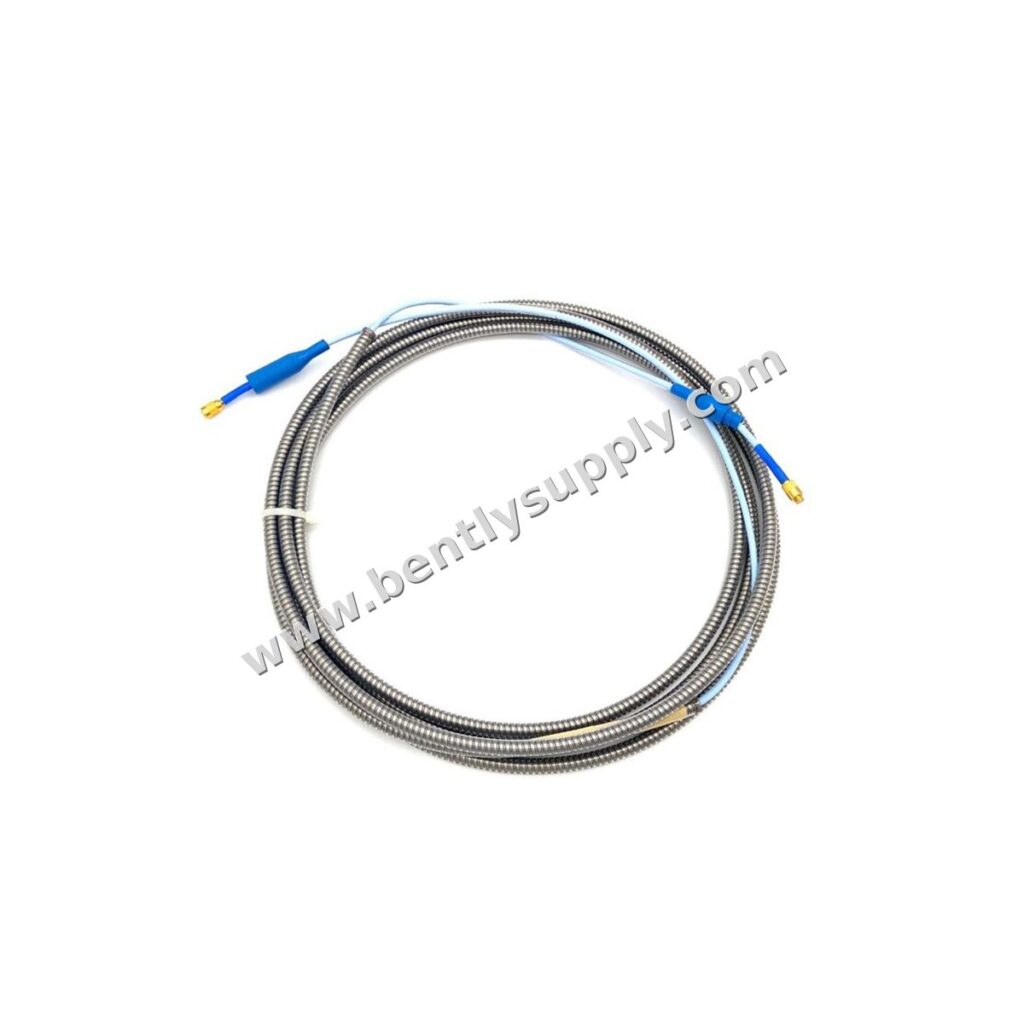

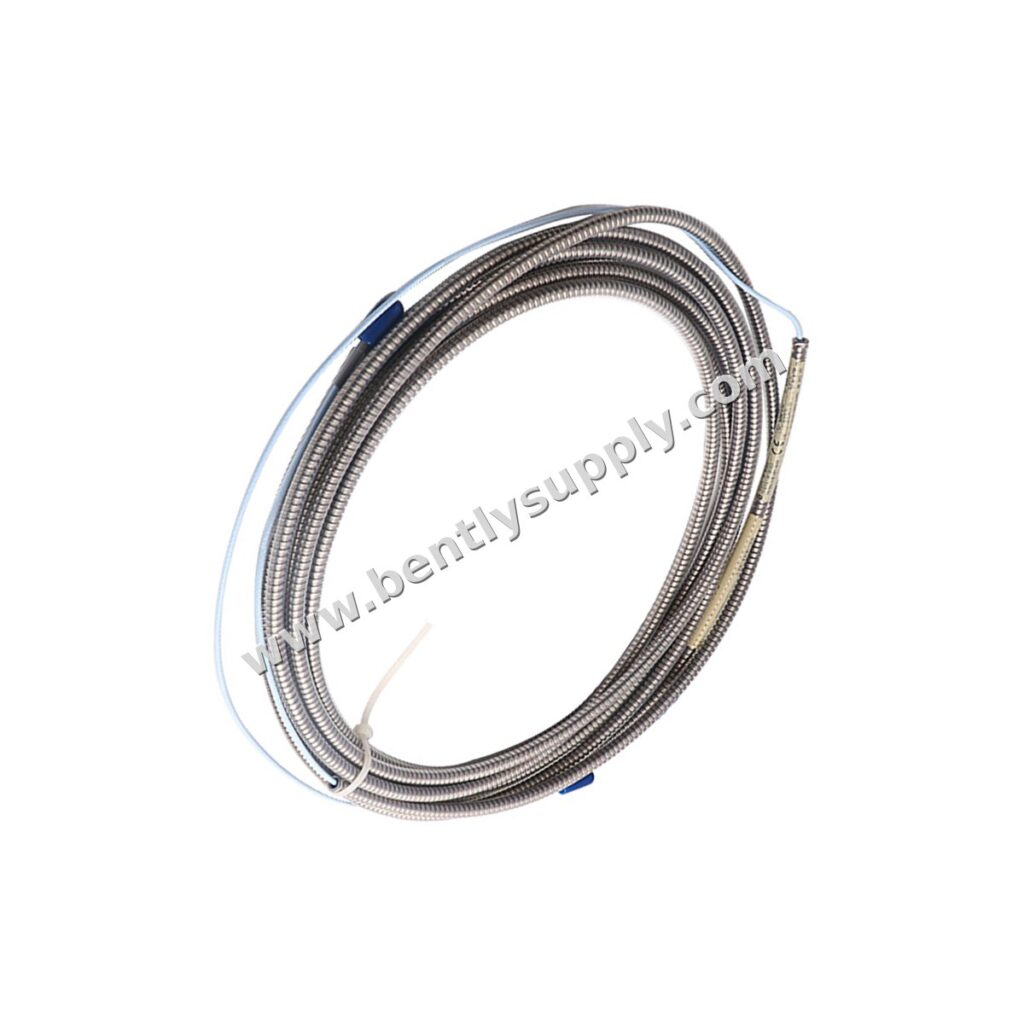

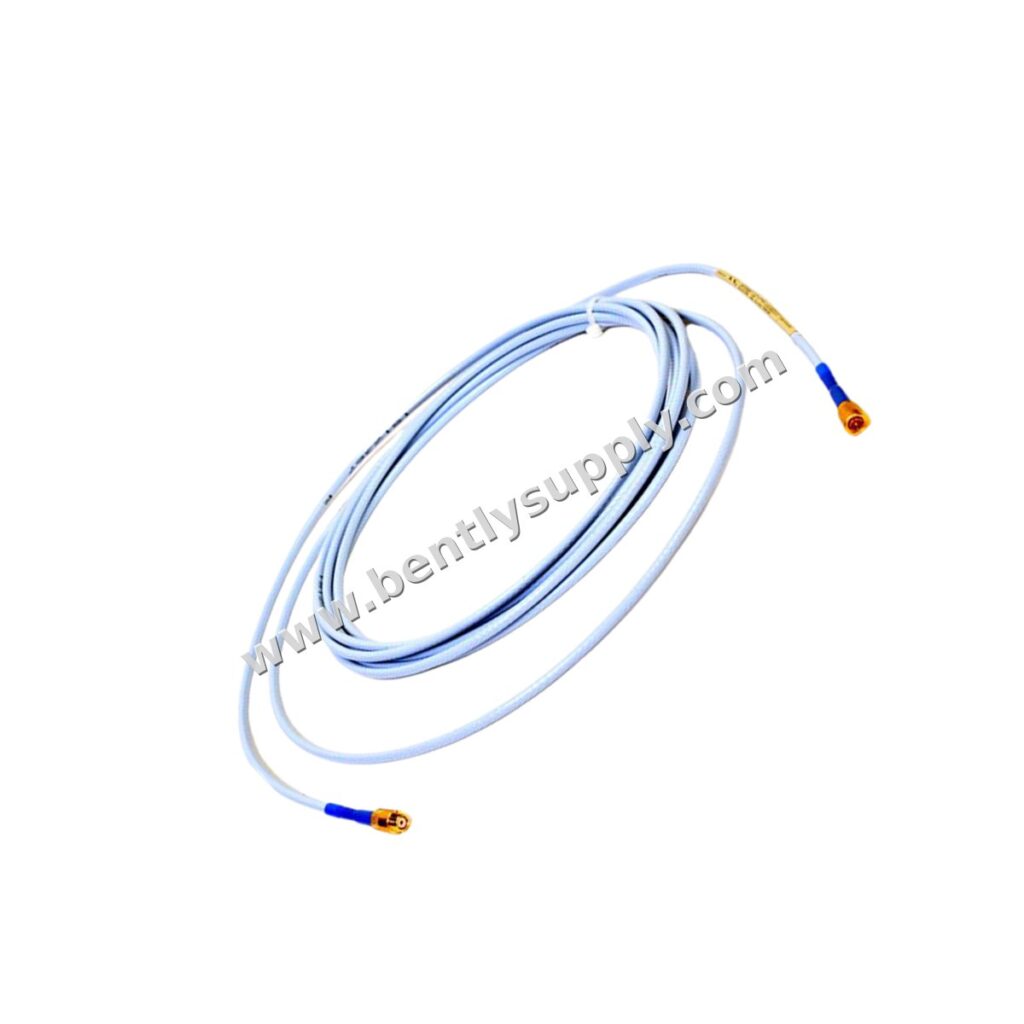

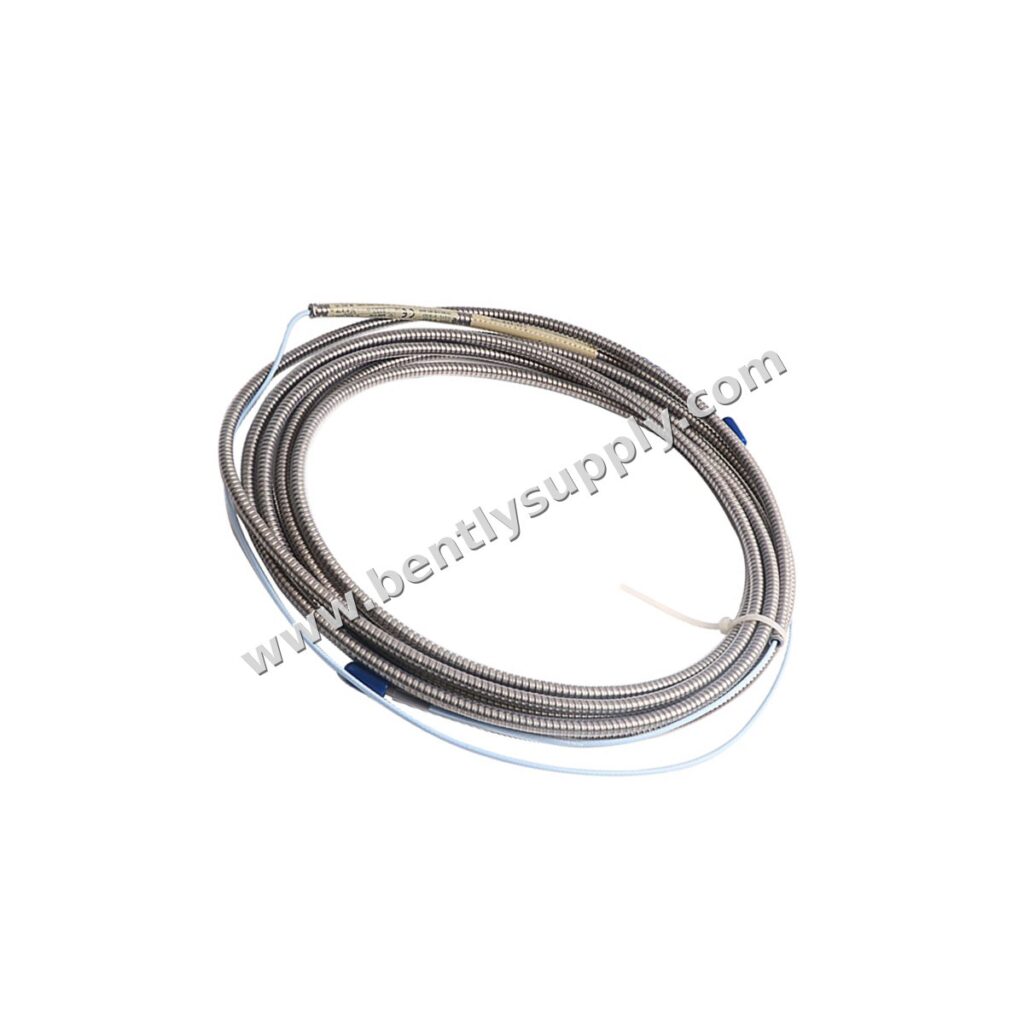

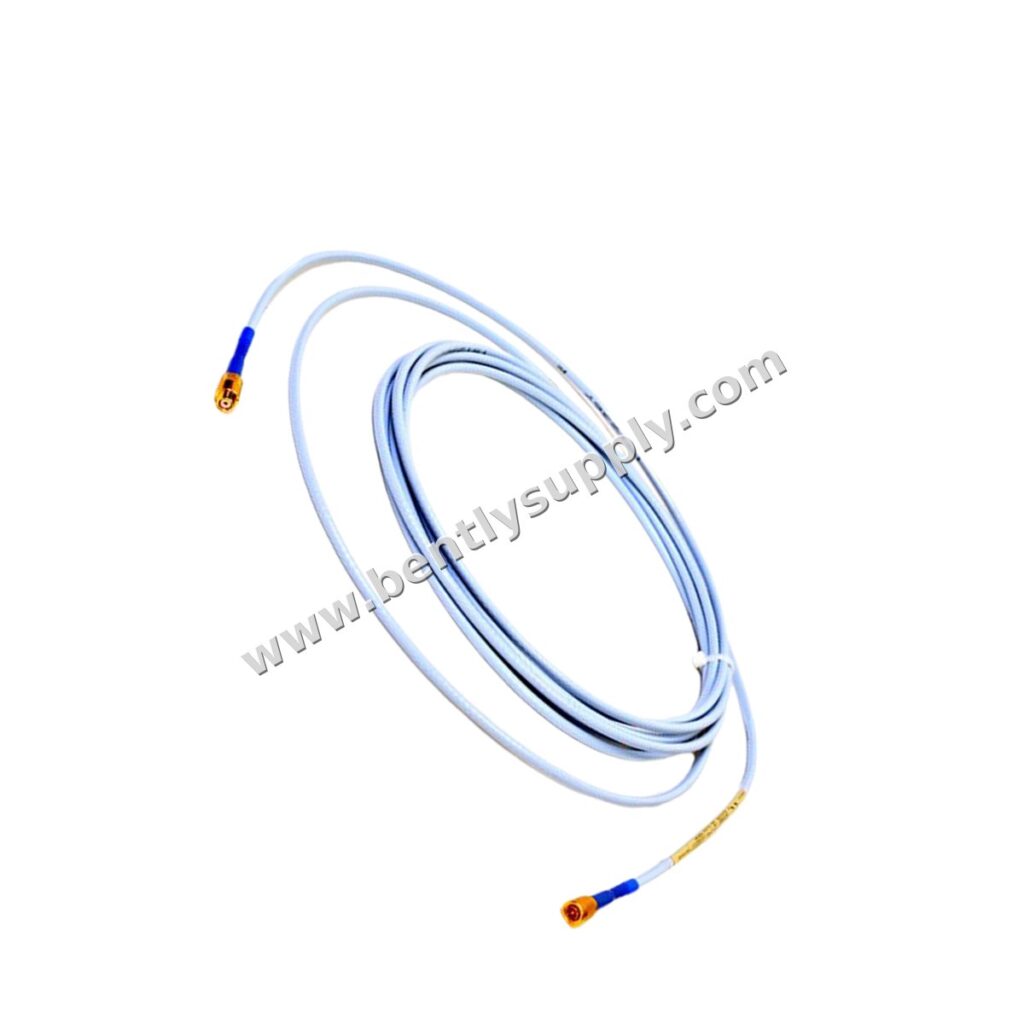

Bently Nevada 330730-040-00-00 3300 XL 11 mm 延长电缆

产品介绍

Bently Nevada 330730-040-00-00 是一款 3300 XL 11 mm 延长电缆，用于在振动监测系统中连接 3300 XL 11 mm 探头与前置器传感器。该电缆在美国制造，长度为 4.0 米（13.1 英尺），采用标准电缆结构，无机构认证选项，确保信号完整性。它是旋转机械状态监测中不可或缺的组件。

技术参数

• 型号：330730-040-00-00
• 长度：4.0 米（13.1 英尺）
• 电容：69.9 pF/m（21.3 pF/ft）典型值
• 直流电阻（中心导体）：1.0 ± 0.25 欧姆
• 直流电阻（同轴导体）：0.3 ± 0.1 欧姆
• 工作/存储温度：-51°C 至 +177°C（-60°F 至 +351°F）
• 重量：0.18 千克（标准电缆）
• 材料：75 欧姆三同轴，FEP 绝缘
• 连接器材料：镀金黄铜

参数分析

330730-040-00-00 延长电缆设计用于最小化信号损耗并保持稳定性能。其低电容（69.9 pF/m）确保在 4 米长度内信号传输准确。直流电阻值严格控制以保持系统精度。宽温度范围（-51°C 至 +177°C）允许在极端环境中运行，从寒冷气候到高温涡轮区域。镀金连接器提供耐腐蚀性和可靠的电气接触。

应用场景

该延长电缆广泛应用于工业旋转机械，包括涡轮机、压缩机、泵和其他关键设备。它是 3300 XL 电涡流监测系统的一部分，用于测量轴振动和位置。典型应用包括：

• 蒸汽轮机和燃气轮机
• 离心式和轴流式压缩机
• 泵和电机
• 发电机和齿轮箱

安装指南

将 330730-040-00-00 电缆安装在 3300 XL 探头和前置器传感器之间。确保电缆远离高温表面和尖锐边缘。使用提供的硅胶带或连接器保护套密封连接处，尤其是在潮湿或多油环境中。不要超过探头壳体处 330 N（75 磅）和连接器处 270 N（60 磅）的最大拉伸强度。详细说明请参考服务手册。

兼容性

该延长电缆与 Bently Nevada 3300 XL 11 mm 探头和 3300 XL 前置器传感器兼容。与探头和延长电缆组合时，支持 5 米或 9 米的系统长度。该电缆设计用于标准 3300 XL 监测系统。

维护建议

定期检查电缆是否损坏，尤其是连接器和弯曲处。保持连接器清洁干燥。如果电缆暴露于油或湿气中，请使用连接器保护套或硅胶带防止污染。如果发现磨损或信号衰减迹象，请更换电缆。

采购建议

订购 330730-040-00-00 时，请确认零件号以确保正确的长度和选项。考虑购买连接器保护套（选项 -05）以增强环境保护。对于有流体泄漏风险的应用，请考虑 FluidLoc 电缆选项。务必通过授权的 Bently Nevada 渠道采购，以保证正品和保修。

常见问题解答

330730-040-00-00 电缆的长度是多少？

电缆长度为 4.0 米（13.1 英尺）。

此电缆能否与 3300 XL 探头一起使用？

可以，它专为 3300 XL 11 mm 探头设计。

温度范围是多少？

工作和存储温度范围为 -51°C 至 +177°C（-60°F 至 +351°F）。

电缆是否铠装？

不，标准电缆（选项 00）不带铠装。铠装版本可作为选项提供。

如何保护连接？

使用提供的硅胶带或可选的连接器保护套来保护连接免受湿气和油污的影响。
