Bently Nevada 330730-040-02-00 3300 XL 11 mm 延长电缆

产品介绍

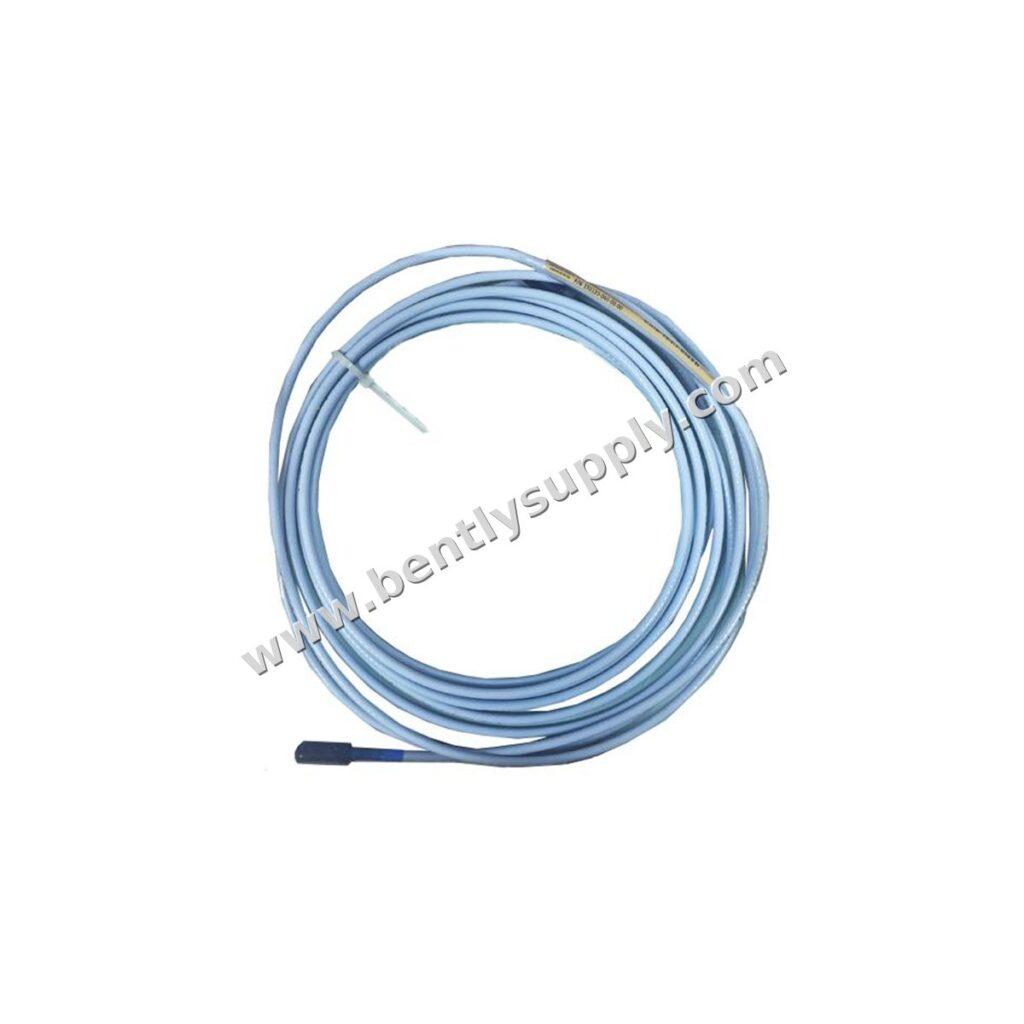

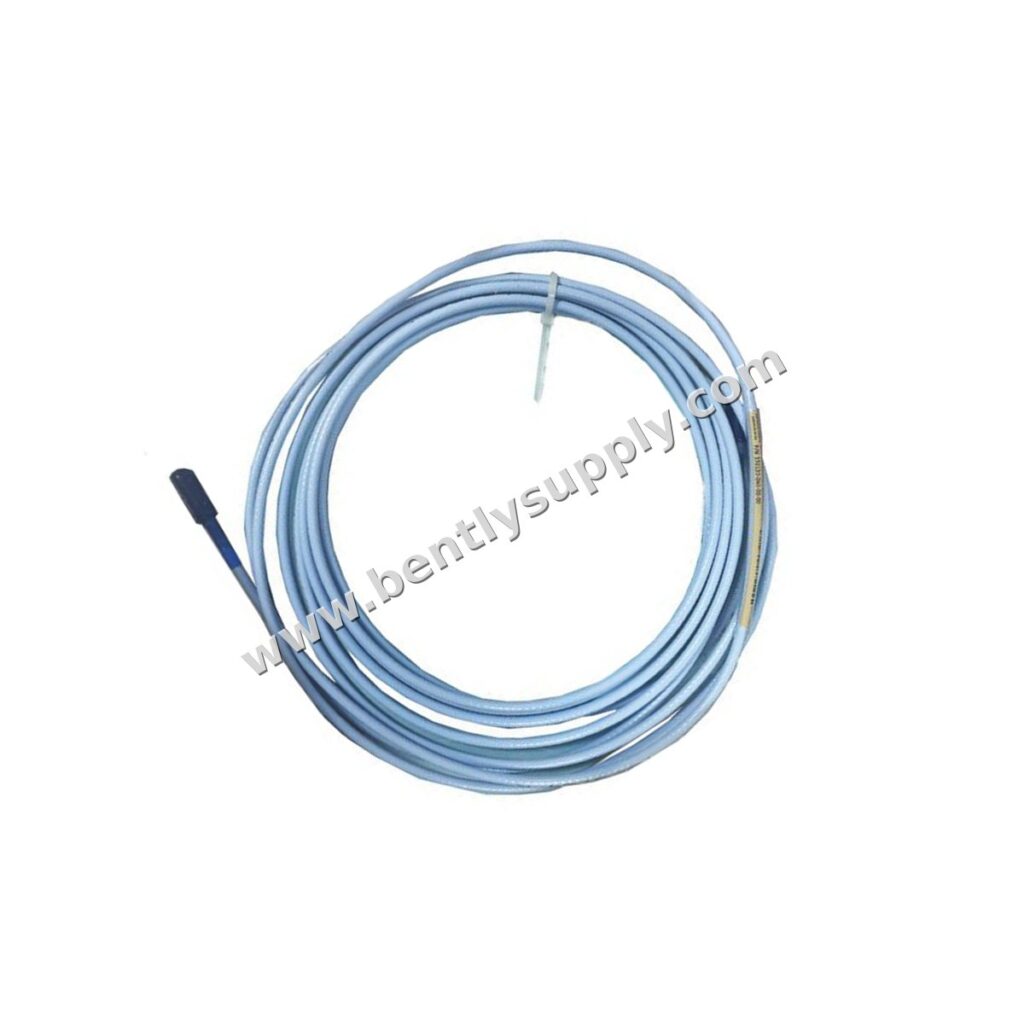

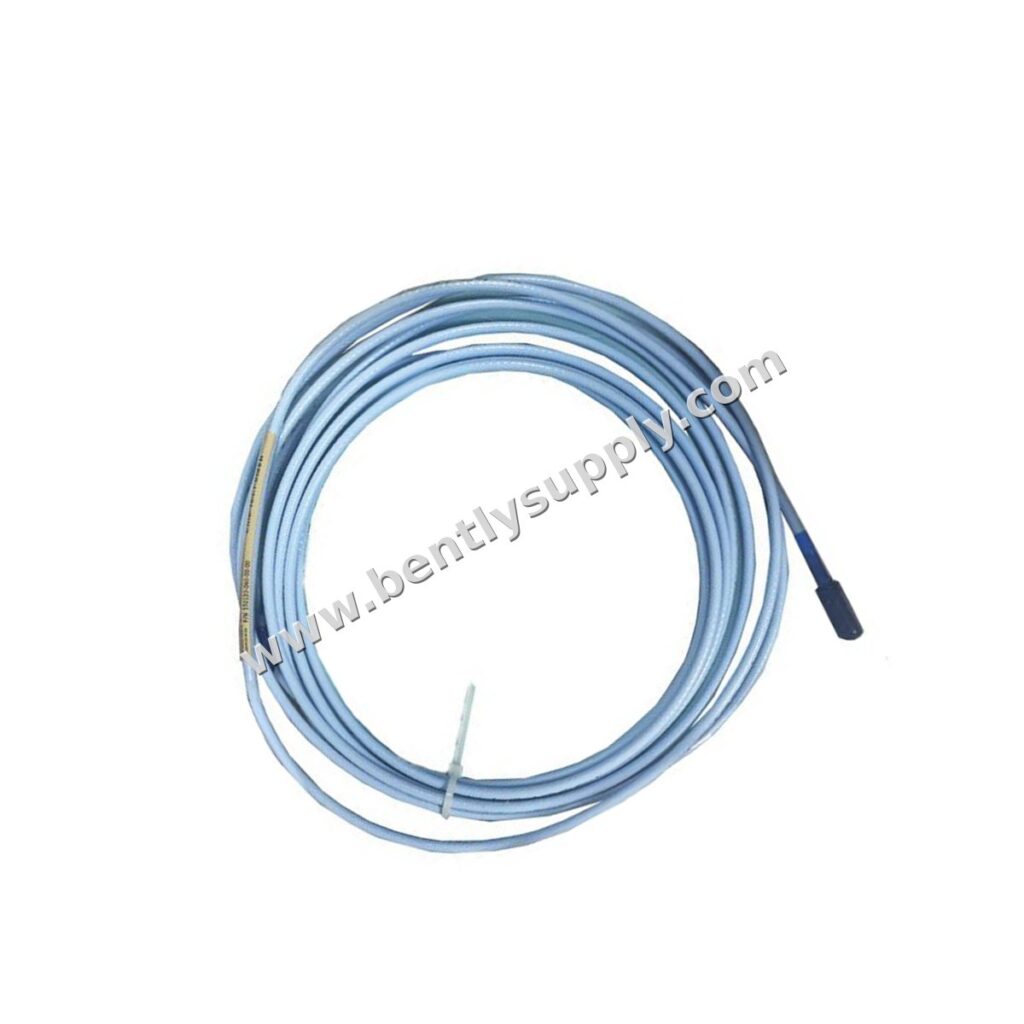

Bently Nevada 330730-040-02-00 是一款 3300 XL 11 mm 延长电缆，在美国制造。该电缆长 4.0 米（13.1 英尺），用于连接 3300 XL 11 mm 探头与趋近式传感器，确保状态监测中信号的准确传输。配备标准电缆和连接器保护套选项，提供增强的环境保护，适用于潮湿环境。电缆采用 75 Ω 三同轴、FEP 绝缘结构，可选配柔性不锈钢铠装。该延长电缆是机械保护系统的重要组成部分，用于监测涡轮机、压缩机、泵及其他旋转设备。

技术参数

• 型号：330730-040-02-00
• 电缆长度：4.0 米（13.1 英尺）
• 连接器选项：标准电缆带连接器保护套
• 机构认证：无需
• 延长电缆电容：典型值 69.9 pF/m（21.3 pF/ft）
• 延长电缆材料：75 Ω 三同轴，氟乙烯丙烯（FEP）绝缘
• 工作和存储温度：-51°C 至 +177°C（-60°F 至 +351°F）
• 重量：标准电缆 0.18 kg（0.5 oz/ft）；铠装版本 0.56 kg（1.5 oz/ft）
• 直流电阻（4.0 m 长度）：中心导体对中心导体：1.0 ± 0.25 欧姆；同轴导体对同轴导体：0.3 ± 0.1 欧姆
• 连接器材料：镀金黄铜

参数分析

330730-040-02-00 延长电缆设计用于在 4 米长度内保持信号完整性。其低电容（69.9 pF/m）可最大程度减少信号衰减，确保准确的振动数据传输。电缆的直流电阻值经过严格控制，以保证一致的性能。工作温度范围为 -51°C 至 +177°C，可在极端环境中部署。可选铠装版本提供额外的机械保护，而连接器保护套选项可防止湿气和潮气侵入。这些参数确保在严苛的工业环境中可靠运行。

应用场景

该延长电缆广泛应用于机械状态监测系统，适用于：

• 涡轮机（蒸汽、燃气、水力）
• 压缩机
• 泵
• 电动机
• 发电机
• 其他旋转机械

它是 3300 XL 趋近式探头系统不可或缺的组成部分，将探头连接到趋近式传感器，传感器再将信号传输至监测设备。电缆的坚固设计确保精确测量轴振动和位置，这对于预测性维护和保护至关重要。

安装指南

安装 330730-040-02-00 延长电缆时，请遵循以下指南：

1. 安装前确保系统已断电。
2. 使用镀金连接器将延长电缆连接到探头和趋近式传感器。拧紧但避免过度用力。
3. 如果使用连接器保护套，可选用随电缆提供的硅胶带作为替代。注意：在连接处可能接触透平油的环境中，不建议使用硅胶带。
4. 将电缆远离高温表面和尖锐边缘。使用电缆夹固定。
5. 对于铠装电缆，确保根据当地电气规范正确接地。
6. 安装后，使用万用表验证导通性和绝缘电阻。

兼容性

该延长电缆与 Bently Nevada 3300 XL 11 mm 探头和 3300 XL 趋近式传感器兼容。设计用于 5 米或 9 米系统长度（含延长电缆）。电缆适用于标准现场布线，截面积为 0.2 至 1.5 mm²（16 至 24 AWG），趋近式传感器与监测器之间最大长度为 305 米（1,000 英尺）。它是 3300 系列的一部分，可与相同长度和选项的其他 3300 XL 延长电缆互换。

维护建议

为确保长期可靠性：

• 定期检查连接器是否有腐蚀或损坏。如有需要，使用合适的触点清洁剂清洁。
• 检查电缆是否有割伤、磨损或扭结，尤其是在高振动区域。
• 确认连接器保护套完好且密封良好。
• 如果电缆接触油或化学品，请使用温和溶剂清洁并检查是否老化。
• 如发现任何损坏或测量不稳定，请更换电缆。

采购建议

订购 Bently Nevada 330730-040-02-00 时，请核对型号以确保符合系统要求。考虑以下事项：

• 确认所需电缆长度（040 = 4.0 米）。
• 选择合适的连接器选项（02 = 标准带连接器保护套）。
• 如需机构认证，请指定（00 = 无需）。
• 如果应用环境恶劣，可考虑铠装版本（可选）。
• 从授权经销商处购买，以确保正品和保修支持。

常见问题解答

问：330730-040-02-00 电缆的长度是多少？

答：电缆长度为 4.0 米（13.1 英尺）。

问：此延长电缆能否用于 3300 XL 8 mm 探头？

答：不能，此电缆专为 3300 XL 11 mm 探头设计。对于 8 mm 探头，请使用相应的 3300 XL 8 mm 延长电缆。

问：最高工作温度是多少？

答：工作和存储温度范围为 -51°C 至 +177°C（-60°F 至 +351°F）。

问：是否包含连接器保护套？

答：是的，型号 330730-040-02-00 包括带连接器保护套的标准电缆。

问：我能否使用硅胶带代替连接器保护套？

答：可以，每条延长电缆随附硅胶带，可作为替代。但在连接处可能接触透平油的环境中，不建议使用。
