Bently Nevada 330930-040-00-05 3300 NSv 延长电缆

产品简介

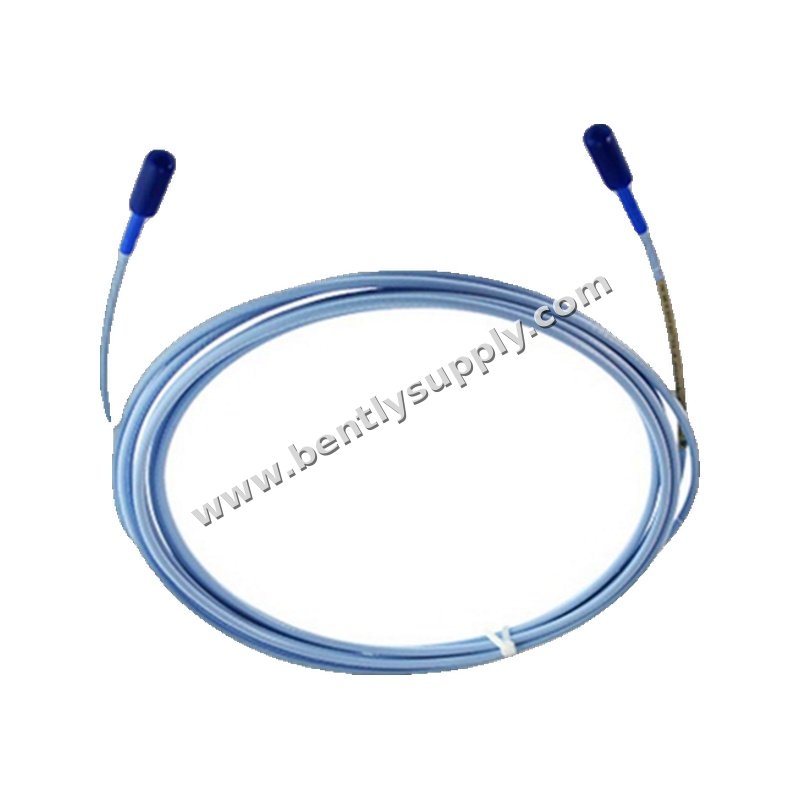

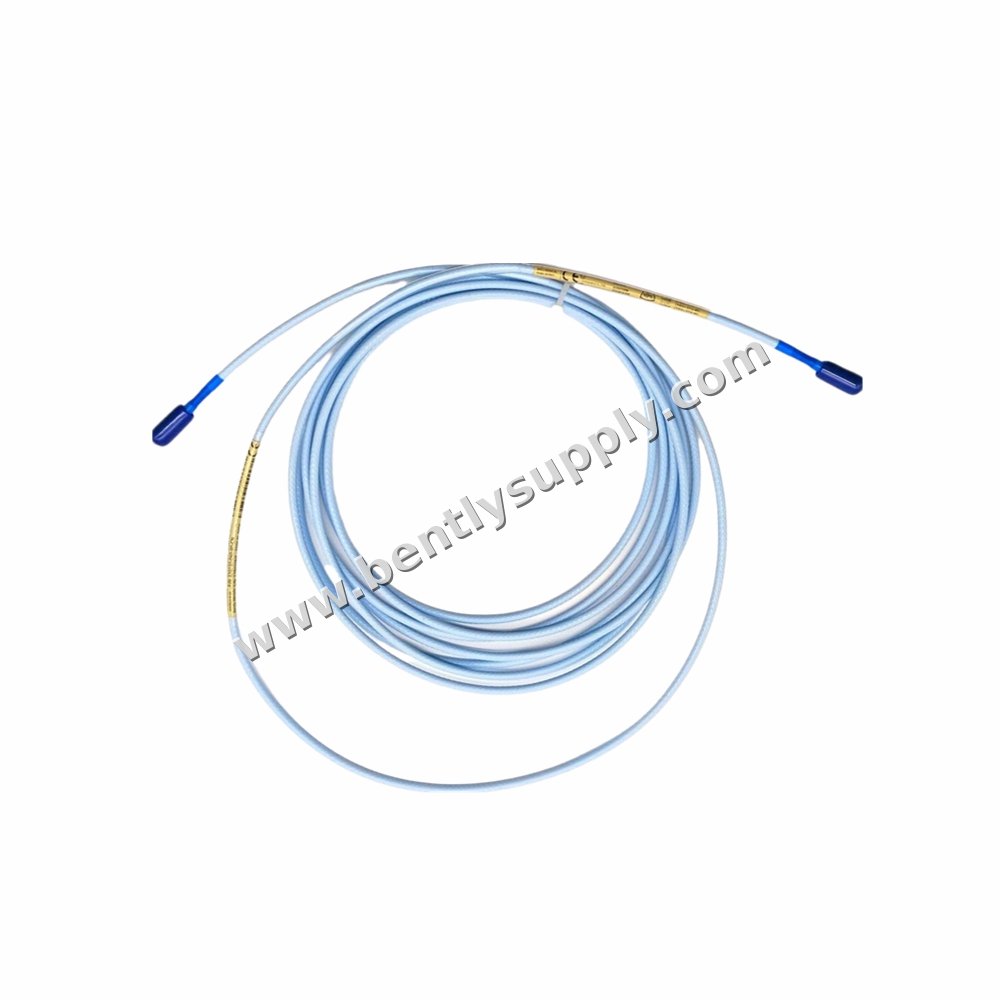

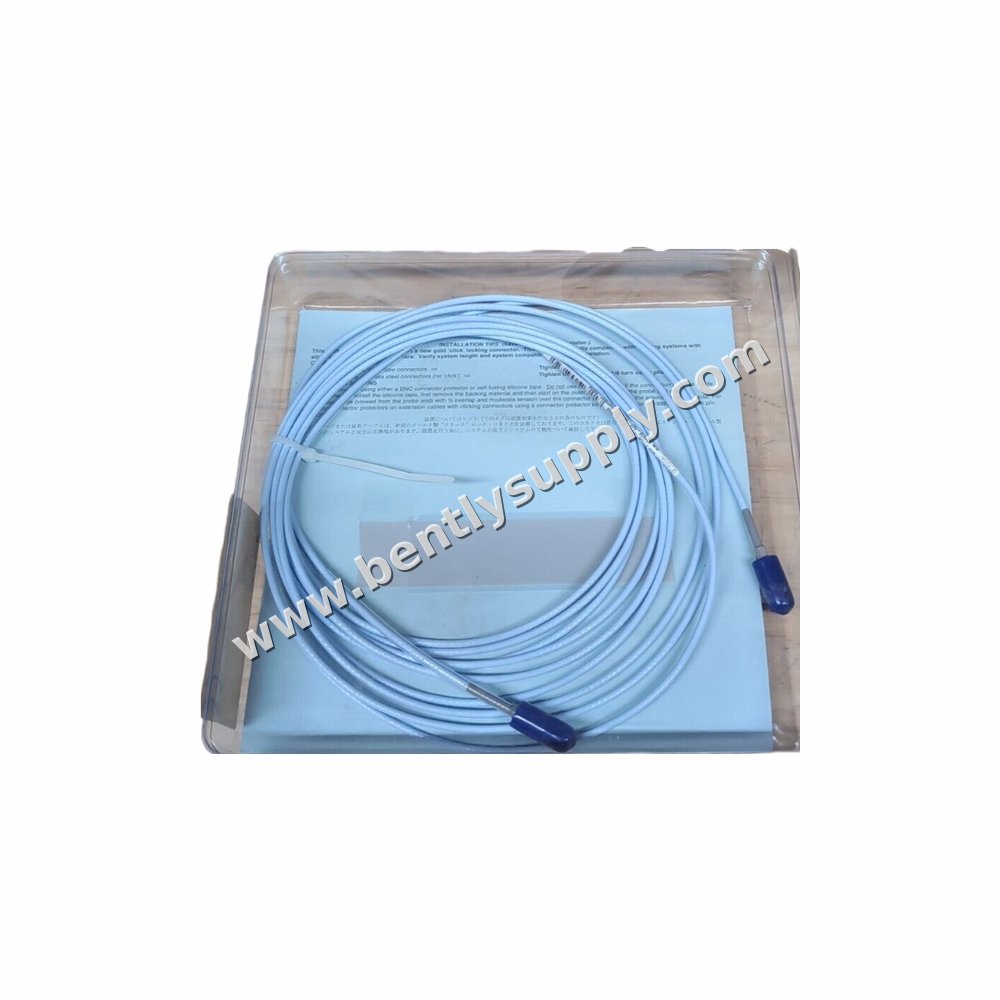

Bently Nevada 330930-040-00-05 是一款在美国制造的 3300 NSv 延长电缆。该 4.0 米（13.1 英尺）电缆专为 3300 NSv 电涡流传感器系统设计。它采用 75 Ω 同轴、氟乙烯丙烯（FEP）绝缘结构，确保在严苛的工业环境中可靠传输信号。型号 330930-040-00-05 表示电缆长度为 4.0 米，无不锈钢铠装，并具有多项机构认证。

技术参数

• 电缆长度：4.0 米（13.1 英尺）
• 连接器和电缆选项：无不锈钢铠装
• 机构认证：多项认证
• 延长电缆材料：75 Ω 同轴，FEP 绝缘
• 工作和存储温度：-51°C 至 +177°C（-60°F 至 +351°F）
• 运输重量：1.5 kg
• 直流电阻（中心导体）：0.220 Ω/m（0.067 Ω/ft）
• 直流电阻（屏蔽层）：0.066 Ω/m（0.020 Ω/ft）
• 电容：69.9 pF/m（21.3 pF/ft）典型值
• 线性范围：1.5 mm（60 mils）
• 推荐间隙设置：1.0 mm（40 mils）
• 抗拉强度（最大额定）：连接器和探头外壳处 220 N（50 lb）
• 连接器材料：镀金黄铜

参数分析

330930-040-00-05 延长电缆的电气特性对于精确的振动和位移测量至关重要。中心导体（0.220 Ω/m）和屏蔽层（0.066 Ω/m）的低直流电阻最大限度地减少了电缆长度上的信号损耗。69.9 pF/m 的典型电容确保了一致的频率响应。1.5 mm（60 mils）的线性范围定义了可用的测量跨度，推荐的 1.0 mm（40 mils）间隙设置提供了最佳工作点。-51°C 至 +177°C 的宽温度范围允许电缆在极端环境中使用，而 FEP 绝缘提供了优异的介电性能和耐化学性。

应用场景

330930-040-00-05 延长电缆是 3300 NSv 电涡流传感器系统的重要组成部分，广泛用于监测旋转机械。典型应用包括涡轮机、压缩机、泵和其他旋转设备，这些设备需要对轴振动和轴向位置进行精确测量，以实现预测性维护和机器保护。该电缆将电涡流探头连接到 Proximitor 传感器，从而能够持续监测机器健康状态。

安装指南

安装 330930-040-00-05 时，请确保延长电缆长度与探头长度之和等于 Proximitor 传感器的总长度。这对于精确校准至关重要。对于现场布线，请使用三芯屏蔽三绞线电缆，导体尺寸为 0.2 至 1.5 mm²（16 至 24 AWG）。3300 XL NSv Proximitor 传感器与监测器之间的最大推荐长度为 305 米（1,000 英尺）。当使用较长的现场布线长度时，请参考频率响应曲线图（图 16 和图 17）了解高频信号衰减情况。推荐间隙设置为 1.0 mm（40 mils）。

兼容性

该延长电缆属于 3300 NSv 系列，兼容 3300 XL NSv Proximitor 传感器及相关监测系统。型号 330930-040-00-05 指定了 4.0 米无铠装电缆，并具有多项认证。请确保连接器和电缆选项符合您的系统要求。该电缆采用镀金黄铜连接器，确保可靠的电气接触。

维护建议

为保持最佳性能，请小心操作 330930-040-00-05，并避免在探头外壳、探头引线和连接器处超过最大额定抗拉强度 220 N（50 lb）。定期检查电缆和连接器是否有磨损或损坏迹象。请在规定的 -51°C 至 +177°C 温度范围内存放电缆。保持连接器清洁并防止污染，以确保可靠的信号传输。

采购建议

订购 Bently Nevada 330930-040-00-05 时，请确认电缆长度、铠装选项和机构认证满足您的应用要求。型号中的 “040” 表示 4.0 米，”00″ 表示无不锈钢铠装，”05″ 表示多项认证。请确认与您现有 3300 NSv 系统组件的兼容性，以确保无缝集成。

常见问题解答

问1：330930-040-00-05 的长度是多少？
答1：电缆长度为 4.0 米（13.1 英尺）。

问2：该电缆是否包含不锈钢铠装？
答2：不包含，”00″ 选项表示无不锈钢铠装。

问3：工作温度范围是多少？
答3：工作和存储温度范围为 -51°C 至 +177°C（-60°F 至 +351°F）。

问4：推荐间隙设置是多少？
答4：推荐间隙设置为 1.0 mm（40 mils）。

问5：该电缆能否与 3300 XL NSv Proximitor 传感器一起使用？
答5：可以，它专为 3300 NSv 系统设计，兼容 3300 XL NSv Proximitor 传感器。
