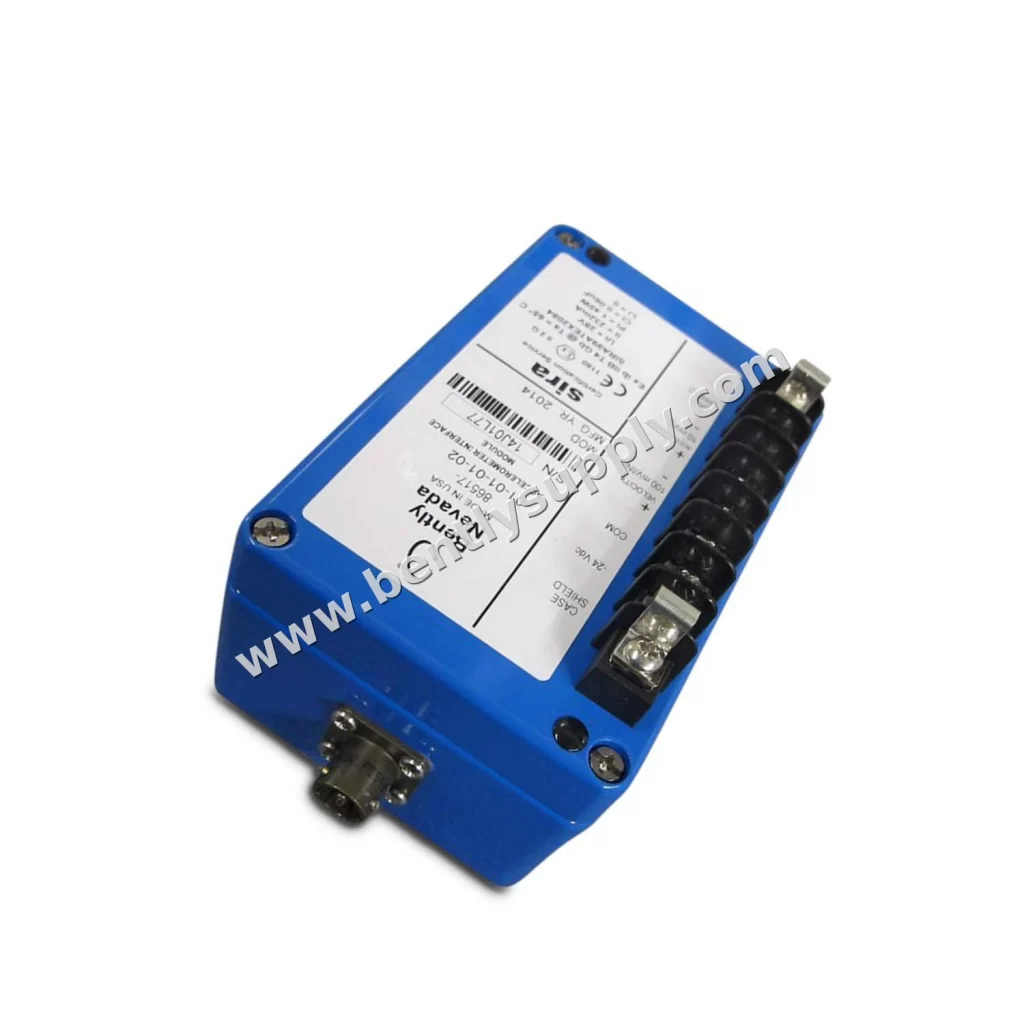

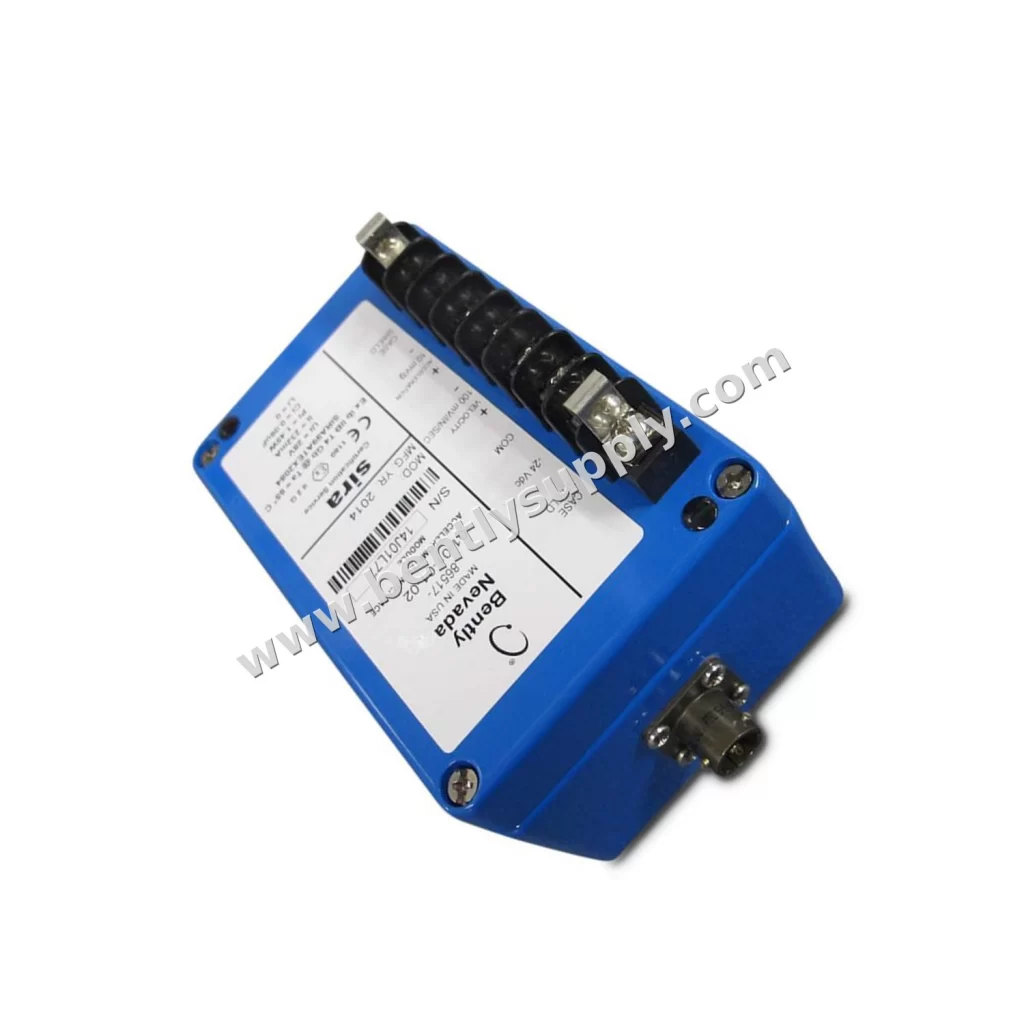

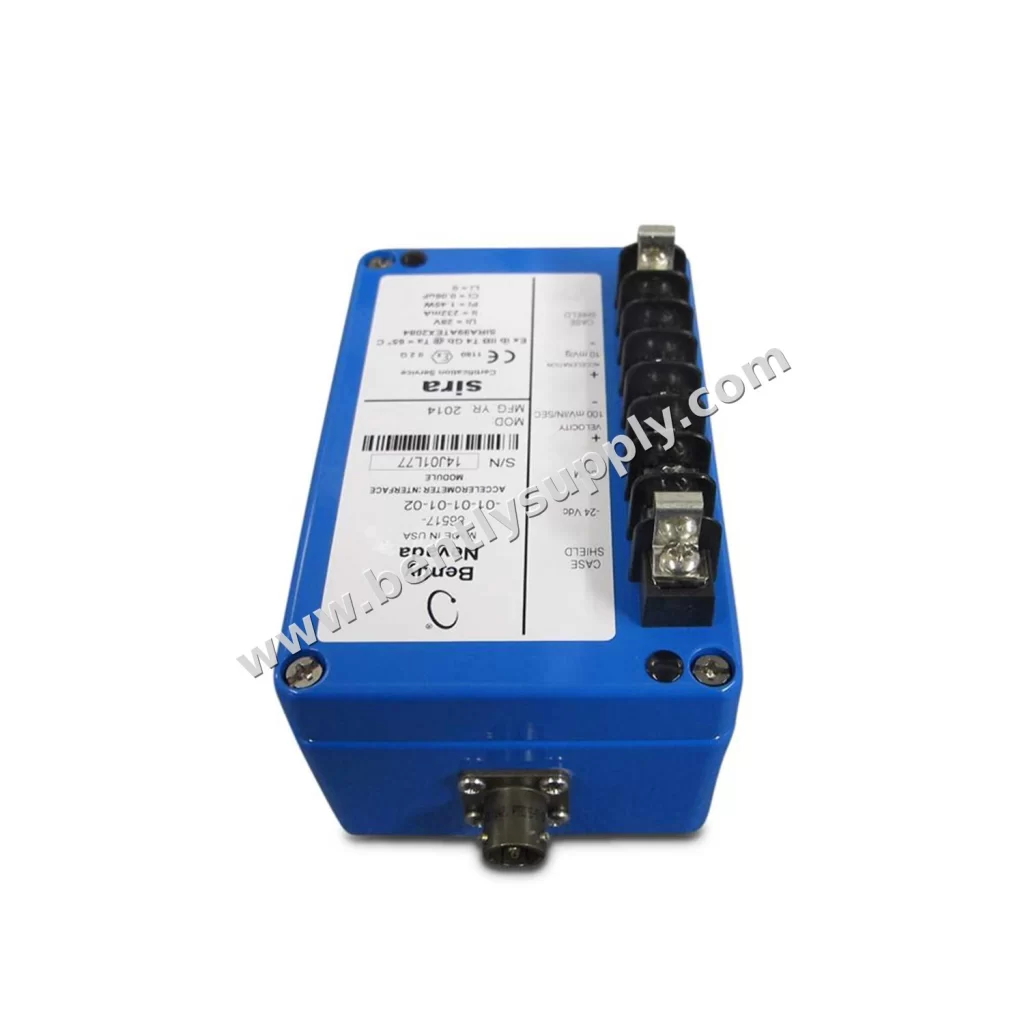

Bently Nevada 86517-01-01-01-02 监控模块

产品介绍

Bently Nevada 86517-01-01-01-02 (监控模块) 是一款专为旋转机械连续保护设计的延长电缆,TenBN 供应原装正品并提供完整技术文档,现货直发,服务于各类关键机组的状态监测体系。

技术参数

• 型号: 86517-01-01-01-02
• 产品类型: 监控模块
• Transducer charge input sensitivity Option: 01 = 50 pC/g
• Filter corner frequency Option: 01 = 25 Hz high pass corner, 350 Hz low pass corner
• DC Signal Bias Voltage: 01 = -10 Vdc, No other option available
• Agency Approval: 02 = CENELEC (SIRA)
• Dimensions (LxWxH): 13.97cm x 8.26cm x 7.62cm
• Supply Voltage: -23 Vdc to -26 Vdc
• Current Draw: 22 mA maximum
• Acceleration: Differential input from a piezoelectric accelerometer
• Overload: 50,000 pC peak for accelerometers with 50 pC/g pk
• Sensitivity: 10 mV/g pk (1.02 mV/m/s2 pk) balanced output, 50

参数分析

86517-01-01-01-02 的订货字符串完整定义了其物理与电气配置,替换前请逐位核对机型图纸。 Transducer charge input sensitivity Option规定为01 = 50 pC/g。 Filter corner frequency Option规定为01 = 25 Hz high pass corner, 350 Hz low pass corner。 该设备的工作温度额定范围为+32° F to +158° F (0° C to 70° C)。

由于电缆、探头与前置器作为系统整体标定,全回路保持一致料号可确保比例因子精度,并简化停机检修期的更换工作。

应用场景

该延长电缆用于连接接近探头与前置器,适用于汽轮机、压缩机、泵等旋转机械,将测量信号从机体引至电气间,并在整个系统长度上保持信号完整性。

安装指南

规划敷设路径,使探头自带引线加延长电缆符合预定系统总长,避开夹点与高温表面,连接器完全插接到位。安装完成后通过监视器核验探头间隙电压,确认回路正常。

兼容性

该组件属于 Bently Nevada 状态监测产品体系,与同系统的探头、延长电缆、前置器及监测硬件配套工作。同料号组件完全可互换,备件可直接替换。TenBN 可成套供应整个测量链路。

维护建议

停机期间检查电缆外皮与连接器有无割伤、进潮或松脱,并确认敷设路径远离磨蚀表面。 运行与存储期间请保持在其+32° F to +158° F (0° C to 70° C)的工作温度范围内。

采购建议

下单前请对照机型物料清单核对完整料号——每一个选项位都可能改变机械或电气适配。TenBN 备有原装 Bently Nevada 组件并提供官方服务文档。如需查询 86517-01-01-01-02 的库存、价格与货期,请联系 [email protected]。

常见问题

工作温度范围是多少?

该设备额定温度范围为+32° F to +158° F (0° C to 70° C),覆盖透平机械安装现场常见的极端温度。

该备件能否与现有组件互换?

同料号的 Bently Nevada 组件完全可互换——只要完整料号一致,该备件即可直接替换现有设备,无需重新标定回路。

如何确认料号正确?

请对照机型物料清单逐位核对选项,并携带完整料号联系 [email protected],TenBN 团队将确认适配性、库存与文档。
